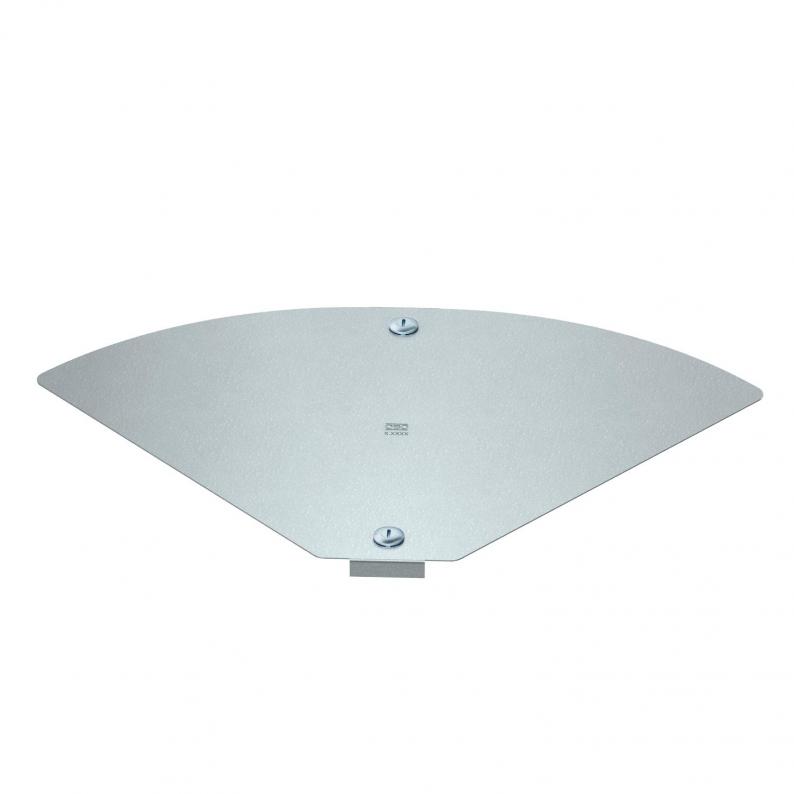

Deckel für Bogen variabel Magic DD
Deckel für Bogen variabel Magic DD
Art.Nr. 6040786 | EAN 4012196040834
Art.Nr. / Typ
Blechstärke
Breite
kl. VKE: 1 Stück
1Stück
Beschreibung
Deckel für den variablen Bogen, einstellbar in einem Winkel von 0 bis 90°, Arretierung durch Drehriegel und durch Überlappung mit Kabelrinnendeckel.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Befestigungsart | Drehriegel |
| Blechstärke | 1 mm |
| Dimension | 304x484 |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Oberfläche | bandverzinkt Zink/Aluminium, Double Dip |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Maß B | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Blechstärke
Breite
Art.Nr.
DFBMV 100 DD
1 mm
100 mm
6040780
DFBMV 200 DD
1 mm
200 mm
6040784
DFBMV 300 DD
1 mm
300 mm
6040786
DFBMV 400 DD
1,25 mm
400 mm
6040788
Blechstärke
Breite
DFBMV 100 DD
Art.Nr.
6040780
Blechstärke
1 mm
Breite
100 mm
DFBMV 200 DD
Art.Nr.
6040784
Blechstärke
1 mm
Breite
200 mm
DFBMV 300 DD
Art.Nr.
6040786
Breite
300 mm
Blechstärke
1 mm
DFBMV 400 DD
Art.Nr.
6040788
Breite
400 mm
Blechstärke
1,25 mm
