Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT
Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT
Art.Nr. 1186082 | EAN 4012196848812
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
kl. VKE: 25 Stück
25Stück
Beschreibung

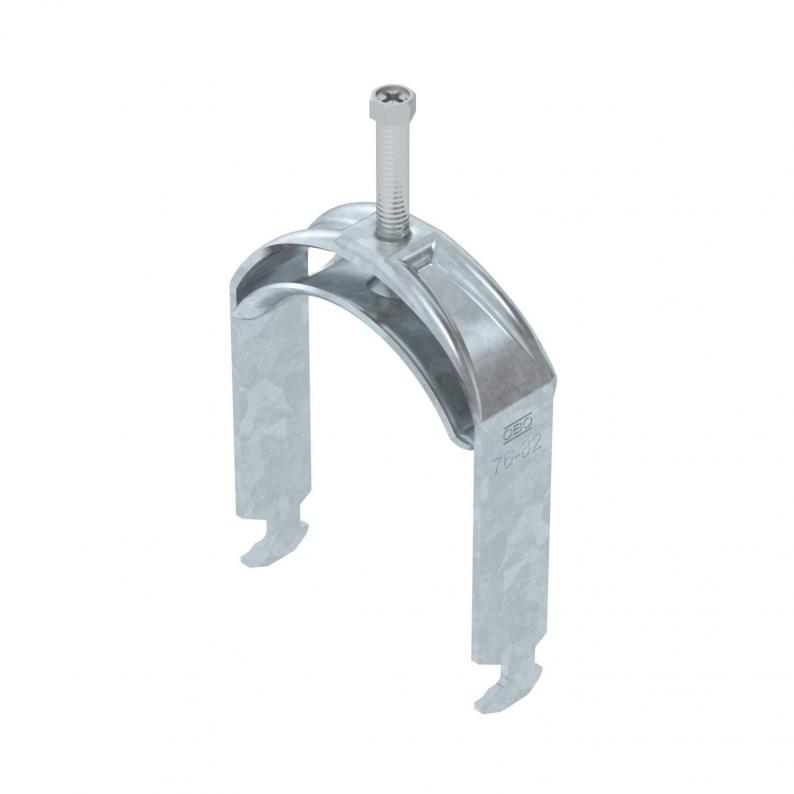

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Gegenwanne muss separat bestellt werden.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,5146 kg CO₂e / 1 Stück |
| Dimension | 76-82mm |
| Funktionserhalt | ja |
| für Rohrdurchmesser max. | 82 mm |
| für Rohrdurchmesser min. | 76 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 37 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 82 mm |
| Spannbereich D min. | 76 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

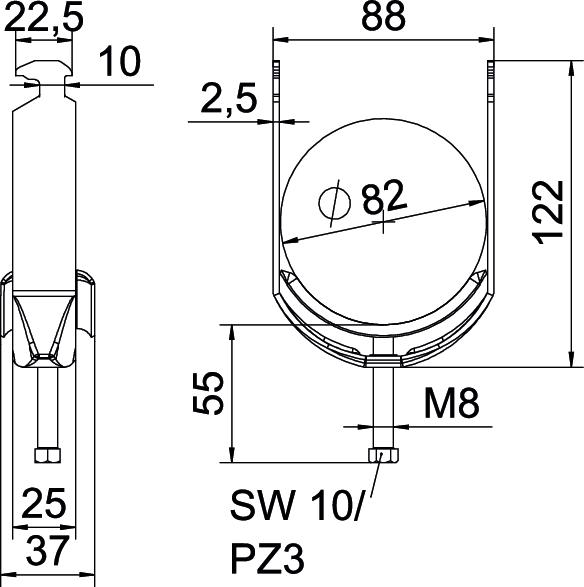

Abmessungen
| Breite | 88 mm |
|---|---|
| Höhe | 122 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 88 mm |
| Maß C | 37 mm |
| Maß G | M8 |
| Maß H | 122 mm |
| Maß L | 55 mm |
| Maß t | 2,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Art.Nr.
BS-H1-M-12 FT
3 Nm
8 mm
12 mm
1186002
BS-H1-M-16 FT
3 Nm
12 mm
16 mm
1186009
BS-H1-M-22 FT
3 Nm
16 mm
22 mm
1186016
BS-H1-M-28 FT
3 Nm
22 mm
28 mm
1186022
BS-H1-M-34 FT
3 Nm
28 mm
34 mm
1186029
BS-H1-M-40 FT
3 Nm
34 mm
40 mm
1186036
BS-H1-M-46 FT
5 Nm
40 mm
46 mm
1186042
BS-H1-M-52 FT
5 Nm
46 mm
52 mm
1186049
BS-H1-M-58 FT
5 Nm
52 mm
58 mm
1186056
BS-H1-M-64 FT
5 Nm
58 mm
64 mm
1186062
BS-H1-M-70 FT
5 Nm
64 mm
70 mm
1186069
BS-H1-M-76 FT
5 Nm
70 mm
76 mm
1186076
BS-H1-M-82 FT
5 Nm
76 mm
82 mm
1186082
BS-H1-M-90 FT
5 Nm
82 mm
90 mm
1186089
BS-H1-M-100 FT
5 Nm
90 mm
100 mm
1186097
