Bügelschelle, 2-fach Kunststoffdruckwanne A2
Bügelschelle, 2-fach Kunststoffdruckwanne A2
Art.Nr. 1161865 | EAN 4012195066316
Art.Nr. / Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
kl. VKE: 25 Stück
25Stück
Beschreibung
Passend zu allen C-Profilschienen mit 16 - 17 mm Schlitzweite;
Schelle und Schraube aus Edelstahl rostfrei,
Druckwanne aus Polypropylen, halogenfrei, lichtgrau RAL 7035.
Schelle und Schraube aus Edelstahl rostfrei,
Druckwanne aus Polypropylen, halogenfrei, lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,817 kg CO₂e / 1 Stück |
| Dimension | 40-46mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlagfest | nein |
| Spannbereich D max. | 46 mm |
| Spannbereich D min. | 40 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

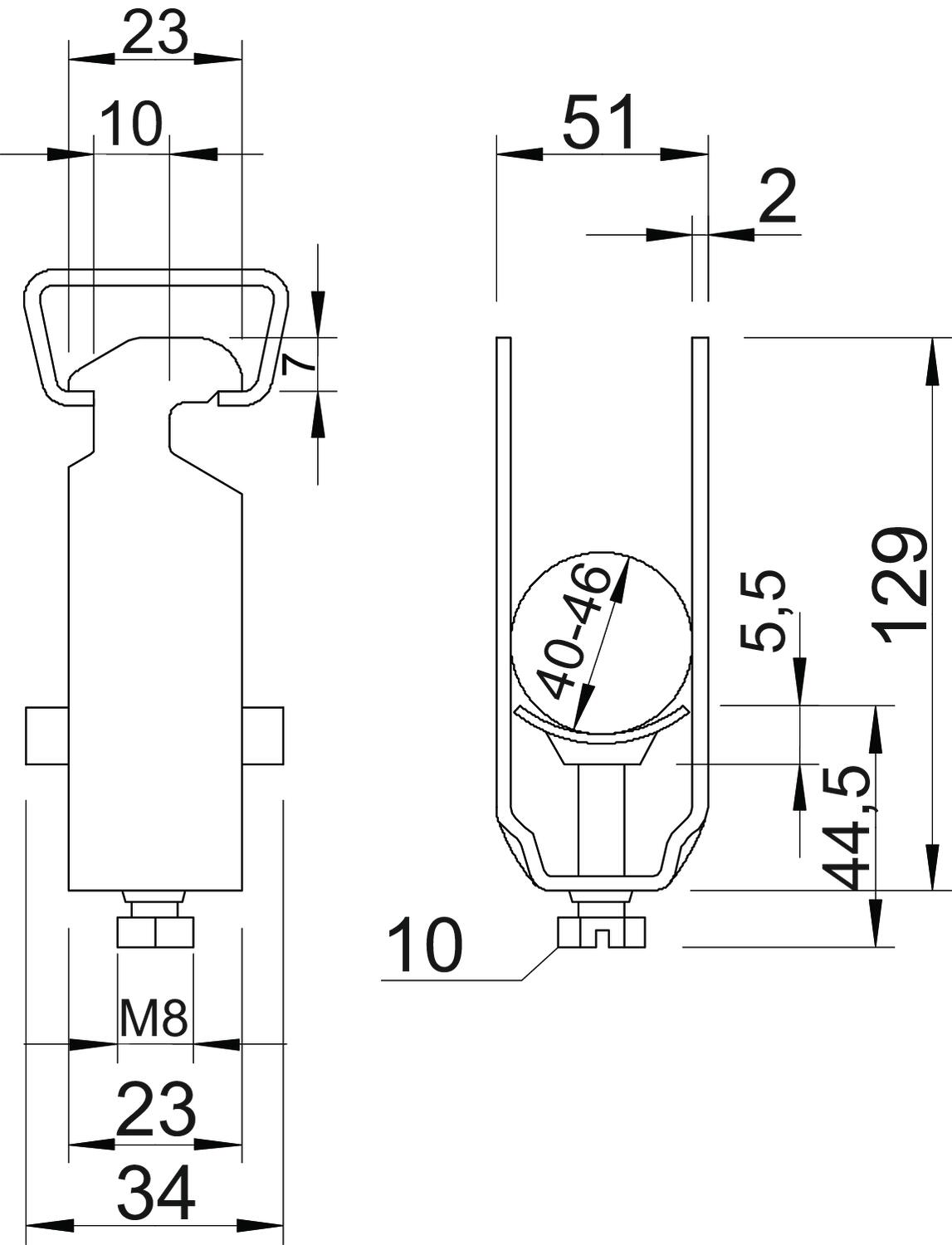

Abmessungen
| Maß A | 23 mm |
|---|---|
| Maß B | 51 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 129 mm |
| Maß L | 44,5 mm |
| Maß t | 2 mm |
| Maß x | 6 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
2056 2 22 A2
16 mm
3 Nm
22 mm
1161822
2056 2 34 A2
28 mm
5 Nm
34 mm
1161849
2056 2 40 A2
34 mm
5 Nm
40 mm
1161857
2056 2 46 A2
40 mm
5 Nm
46 mm
1161865
2056 2 52 A2
46 mm
5 Nm
52 mm
1161873
2056 2 58 A2
52 mm
5 Nm
58 mm
1161881
2056 2 64 A2
58 mm
5 Nm
64 mm
1161903
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
2056 2 22 A2
Art.Nr.
1161822
Spannbereich D min.
16 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
22 mm
2056 2 34 A2
Art.Nr.
1161849
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
28 mm
2056 2 40 A2
Art.Nr.
1161857
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
2056 2 46 A2
Art.Nr.
1161865
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
2056 2 52 A2
Art.Nr.
1161873
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
2056 2 58 A2
Art.Nr.
1161881
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
2056 2 64 A2
Art.Nr.
1161903
Spannbereich D max.
64 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
58 mm
