Bügelschelle, 1-fach Metalldruckwanne, A2
Bügelschelle, 1-fach Metalldruckwanne, A2
Art.Nr. 1159722 | EAN 4012195668213
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung
Passend zu allen C-Profilschienen mit 16 - 17 mm Schlitzweite.
Schelle, Schraube und Druckwanne aus Stahl rostfreiem Edelstahl.
Schelle, Schraube und Druckwanne aus Stahl rostfreiem Edelstahl.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,2876 kg CO₂e / 1 Stück |
| Dimension | 16-22mm |
| für 1 Kabel H | 60 mm |
| für 1 Kabel L | 32,5 |
| für Rohrdurchmesser max. | 20 mm |
| für Rohrdurchmesser min. | 20 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | nein |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlagfest | nein |
| Spannbereich D max. | 22 mm |
| Spannbereich D min. | 16 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | rostfreier Stahl |
| Werkstoffgüte der Wanne | Edelstahl 304 (1.4301) |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

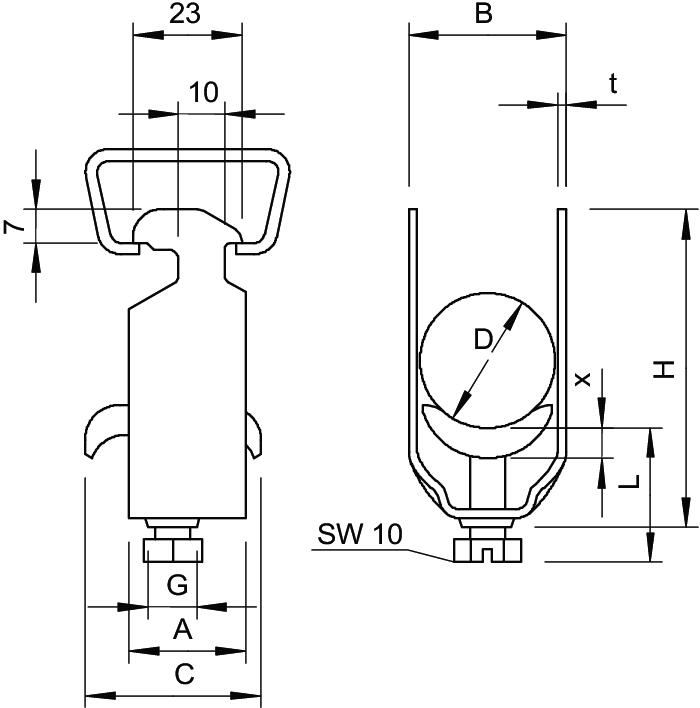

Abmessungen
| Maß A | 23 mm |
|---|---|
| Maß B | 27 mm |
| Maß C | 30 mm |
| Maß G | M6 |
| Maß H | 60 mm |
| Maß L | 32,5 mm |
| Maß t | 1,5 mm |
| Maß x | 3,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
2056 M 12 A2
3 Nm
12 mm
8 mm
1159712
2056 M 16 A2
3 Nm
16 mm
12 mm
1159716
2056 M 22 A2
3 Nm
22 mm
16 mm
1159722
2056 M 28 A2
3 Nm
28 mm
22 mm
1159728
2056 M 40 A2
5 Nm
40 mm
34 mm
1159740
2056 M 46 A2
5 Nm
46 mm
40 mm
1159746
2056 M 52 A2
5 Nm
52 mm
46 mm
1159752
2056 M 58 A2
5 Nm
58 mm
52 mm
1159758
2056 M 70 A2
5 Nm
70 mm
64 mm
1159770
2056 M 76 A2
5 Nm
76 mm
70 mm
1159776
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
2056 M 12 A2
Art.Nr.
1159712
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
Spannbereich D min.
8 mm
2056 M 16 A2
Art.Nr.
1159716
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
2056 M 22 A2
Art.Nr.
1159722
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
2056 M 28 A2
Art.Nr.
1159728
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
2056 M 40 A2
Art.Nr.
1159740
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
34 mm
2056 M 46 A2
Art.Nr.
1159746
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
2056 M 52 A2
Art.Nr.
1159752
Spannbereich D min.
46 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
52 mm
2056 M 58 A2
Art.Nr.
1159758
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
2056 M 70 A2
Art.Nr.
1159770
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
2056 M 76 A2
Art.Nr.
1159776
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
70 mm
Spannbereich D max.
76 mm
