Bügelschelle, 1-fach Kunststoffdruckwanne, FT
Bügelschelle, 1-fach Kunststoffdruckwanne, FT
Art.Nr. 1160826 | EAN 4012195065173
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
kl. VKE: 25 Stück
25Stück
Beschreibung
Passend zu allen C-Profilschienen mit 16 - 17 mm Schlitzweite.
Schelle und Schraube aus tauchfeuerverzinktem Stahl, Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Schelle und Schraube aus tauchfeuerverzinktem Stahl, Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,4103 kg CO₂e / 1 Stück |
| Dimension | 76-82mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 82 mm |
| Spannbereich D min. | 76 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

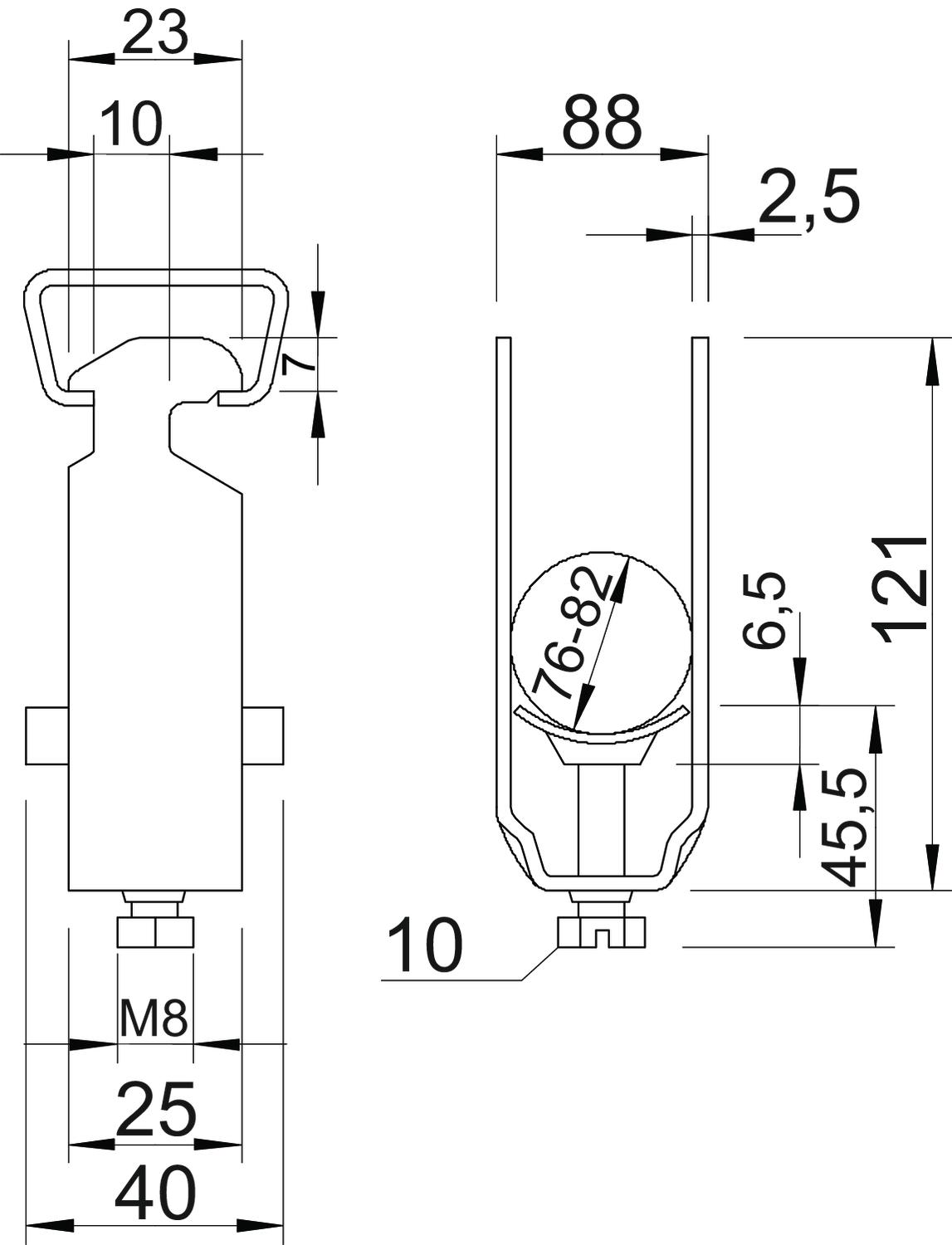

Abmessungen
| Maß A | 25 mm |
|---|---|
| Maß B | 88 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 121 mm |
| Maß L | 45,5 mm |
| Maß t | 2,5 mm |
| Maß x | 6,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Art.Nr.
2056 22 FT
3 Nm
16 mm
22 mm
1160222
2056 34 FT
5 Nm
28 mm
34 mm
1160346
2056 40 FT
5 Nm
34 mm
40 mm
1160400
2056 46 FT
5 Nm
40 mm
46 mm
1160451
2056 58 FT
5 Nm
52 mm
58 mm
1160583
2056 64 FT
5 Nm
58 mm
64 mm
1160648
2056 70 FT
5 Nm
64 mm
70 mm
1160702
2056 76 FT
5 Nm
70 mm
76 mm
1160761
2056 82 FT
5 Nm
76 mm
82 mm
1160826
2056 90 FT
5 Nm
82 mm
90 mm
1160907
2056 100 FT
5 Nm
90 mm
100 mm
1160990
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
2056 22 FT
Art.Nr.
1160222
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
2056 34 FT
Art.Nr.
1160346
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
2056 40 FT
Art.Nr.
1160400
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
2056 46 FT
Art.Nr.
1160451
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
Max. Anzugsdrehmoment
5 Nm
2056 58 FT
Art.Nr.
1160583
Spannbereich D max.
58 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
52 mm
2056 64 FT
Art.Nr.
1160648
Spannbereich D max.
64 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
58 mm
2056 70 FT
Art.Nr.
1160702
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
2056 76 FT
Art.Nr.
1160761
Spannbereich D max.
76 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
70 mm
2056 82 FT
Art.Nr.
1160826
Spannbereich D max.
82 mm
Spannbereich D min.
76 mm
Max. Anzugsdrehmoment
5 Nm
2056 90 FT
Art.Nr.
1160907
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
82 mm
Spannbereich D max.
90 mm
2056 100 FT
Art.Nr.
1160990
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
90 mm
Spannbereich D max.
100 mm
