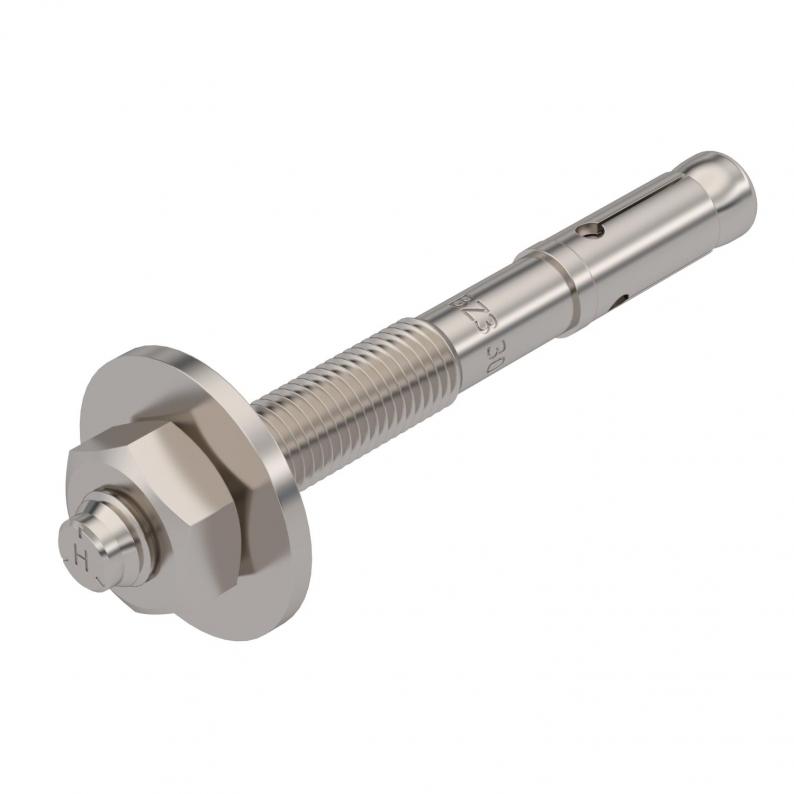

Bolzenanker BZ3 A4
Typ BZ3 10x90/0-30A4
|Art.Nr. 3498720
|EAN 4012197357115
Art.Nr. / Typ
Länge
Gewinde
Werkstoff
Edelstahl, rostfrei
kl. VKE: 50 Stück
50Stück
Stück
Beschreibung
Bolzenanker BZ3 zur Verankerung mittelschwerer bis schwerer Lasten in gerissenem oder ungerissenem Beton. Geeignet für hohe Lasten mit geringen Rand- und Achsenabständen. Zum Einschlagen.
Europäisch Technische Bewertung ETA-19/0619, inklusive charakteristischer Werte unter Brandeinwirkung bis Feuerwiderstandsdauer R 120.
Nachweis der Eignung bei seismischen Einwirkungen, Kategorien C1 und C2.
Schockzulassung des Bundesamtes für Bevölkerungsschutz, Bern, Schweiz.
* Mit großer Unterlegscheibe nach DIN EN ISO 7093-1 (DIN 9021)
Europäisch Technische Bewertung ETA-19/0619, inklusive charakteristischer Werte unter Brandeinwirkung bis Feuerwiderstandsdauer R 120.
Nachweis der Eignung bei seismischen Einwirkungen, Kategorien C1 und C2.
Schockzulassung des Bundesamtes für Bevölkerungsschutz, Bern, Schweiz.
* Mit großer Unterlegscheibe nach DIN EN ISO 7093-1 (DIN 9021)
Technische Daten

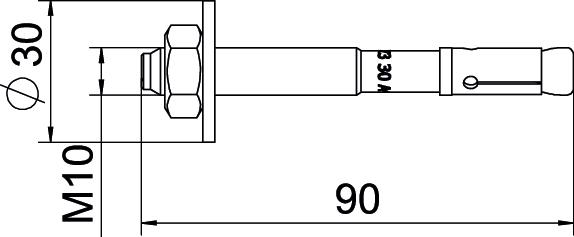

Abmessungen
| Länge | 90 mm |
|---|---|
| Maß L | 90 mm |
Technische Daten
| Gewinde metrisch | 10 |
|---|---|
| Gewinde | M10 |
| Ausführung Dübel/Nägel/Schrauben | Spreizdübel |
| Schlüsselweite | 17 |
| Ausführung | zum Einschlagen |
| Gewindelänge | 45 mm |
| Bohrungsdurchmesser min. | 10 mm |
| Bohrlochtiefe | 71 mm |
| Gewindeart | metrisch |
| Dimension | M10x90 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei |
| Farbe | edelstahl |
| Montageart Dübel, Anker | Vorsteckmontage |
| Ausführung Anker | Außengewinde |
| Befestigungsvorrichtung Anker | Mutter |
| Schraubsystem Anker | Außensechskant |
| Klemmbereich min. | 0 mm |
| Klemmbereich max. | 30 mm |
| Gewinde imperial | 3/8 Zoll |
| Brandschutzklasse nach EN 13501-2 | sonstige |
| ETA Erdbebenbewertung | C1 und C2 |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Gewinde
Werkstoff
Art.Nr.
BZ3 8x75/0-20A4
75
M8
Edelstahl, rostfrei
3498716
BZ3 8x95/0-40A4
95
M8
Edelstahl, rostfrei
3498718
BZ3 10x90/0-30A4
90
M10
Edelstahl, rostfrei
3498720
BZ312x110/0-35A4
110
M12
Edelstahl, rostfrei
3498722
Länge
Gewinde
BZ3 8x75/0-20A4
Art.Nr.
3498716
Länge
75
Gewinde
M8
Werkstoff
Edelstahl, rostfrei
BZ3 8x95/0-40A4
Art.Nr.
3498718
Länge
95
Gewinde
M8
Werkstoff
Edelstahl, rostfrei
BZ3 10x90/0-30A4
Art.Nr.
3498720
Länge
90
Gewinde
M10
Werkstoff
Edelstahl, rostfrei
BZ312x110/0-35A4
Art.Nr.
3498722
Länge
110
Gewinde
M12
Werkstoff
Edelstahl, rostfrei
