Ankerschiene AMS3518, Schlitz 16,5 mm, FT, ungelocht

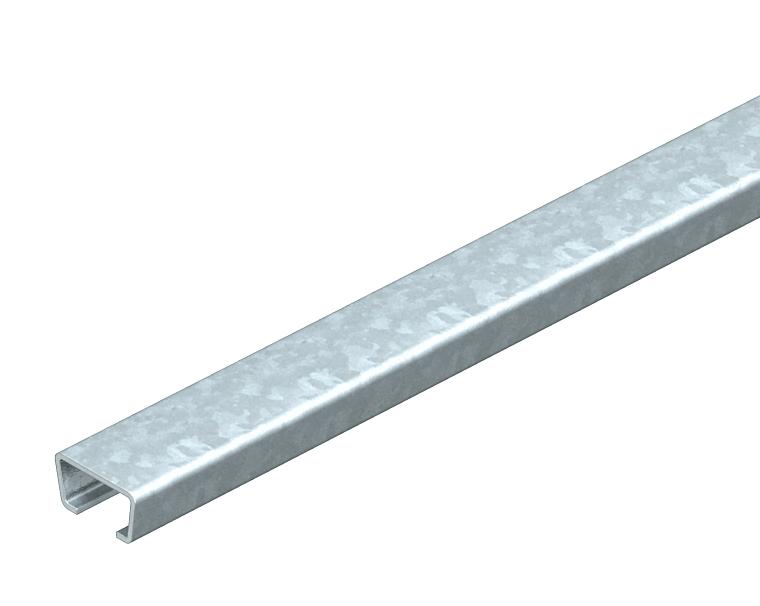

Ankerschiene AMS3518, Schlitz 16,5 mm, FT, ungelocht
Art.Nr. 1112244 | EAN 4012195043454
Art.Nr. / Typ
Länge
Oberfläche
Höhe
18 mm
Breite
35 mm
Materialstärke
2 mm
Werkstoff
Stahl
kl. VKE: 6 m
6m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | ohne |
| Ausführung | Einfachprofil |
| Bund | 6 m |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,4667 kg CO₂e / 1 Meter |
| Dimension | 6000x35x18 |
| Funktionserhalt | nein |
| Materialstärke | 2 mm |
| Mit Lochung | nein |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,48 cm² |
| Statischer Wert ly | 0,6 cm |
| Statischer Wert lz | 2,33 cm |
| Statischer Wert Wy | 0,54 cm² |
| Statischer Wert Wz | 1,33 cm² |
| Werkstoff | Stahl |

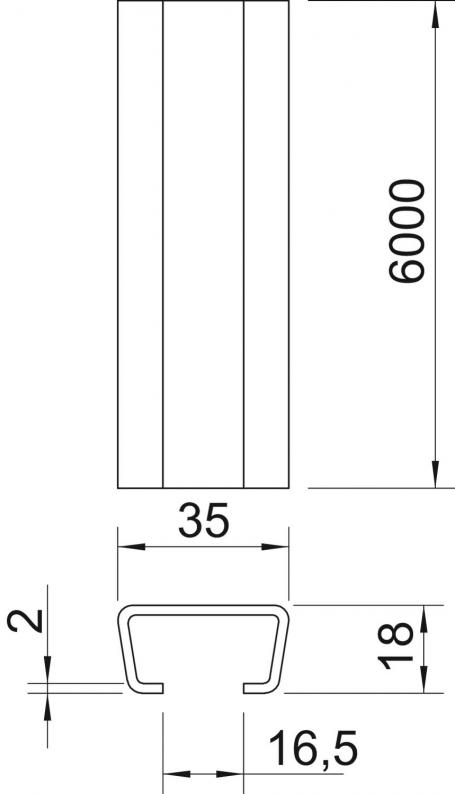

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 6000 mm |
| Maß L | 6000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Breite
Länge
Materialstärke
Werkstoff
Oberfläche
Art.Nr.
AMS3518UP2000BK
18 mm
35 mm
2000 mm
2 mm
Stahl
blank
1112023
AMS3518UP6000BK
18 mm
35 mm
6000 mm
2 mm
Stahl
blank
1112074
AMS3518UP2000FS
18 mm
35 mm
2000 mm
2 mm
Stahl
bandverzinkt
1112120
AMS3518UP6000FS
18 mm
35 mm
6000 mm
2 mm
Stahl
bandverzinkt
1112139
AMS3518UP2000FT
18 mm
35 mm
2000 mm
2 mm
Stahl
tauchfeuerverzinkt
1112228
AMS3518UP6000FT
18 mm
35 mm
6000 mm
2 mm
Stahl
tauchfeuerverzinkt
1112244
Länge
Oberfläche
AMS3518UP2000BK
Art.Nr.
1112023
Höhe
18 mm
Breite
35 mm
Länge
2000 mm
Materialstärke
2 mm
Werkstoff
Stahl
Oberfläche
blank
AMS3518UP6000BK
Art.Nr.
1112074
Oberfläche
blank
Werkstoff
Stahl
Materialstärke
2 mm
Höhe
18 mm
Breite
35 mm
Länge
6000 mm
AMS3518UP2000FS
Art.Nr.
1112120
Materialstärke
2 mm
Oberfläche
bandverzinkt
Länge
2000 mm
Werkstoff
Stahl
Breite
35 mm
Höhe
18 mm
AMS3518UP6000FS
Art.Nr.
1112139
Höhe
18 mm
Werkstoff
Stahl
Länge
6000 mm
Oberfläche
bandverzinkt
Materialstärke
2 mm
Breite
35 mm
AMS3518UP2000FT
Art.Nr.
1112228
Breite
35 mm
Materialstärke
2 mm
Höhe
18 mm
Oberfläche
tauchfeuerverzinkt
Länge
2000 mm
Werkstoff
Stahl
AMS3518UP6000FT
Art.Nr.
1112244
Länge
6000 mm
Breite
35 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Materialstärke
2 mm
Höhe
18 mm
