Ankerschiene AMS3518, Schlitz 16,5 mm, FS, ungelocht

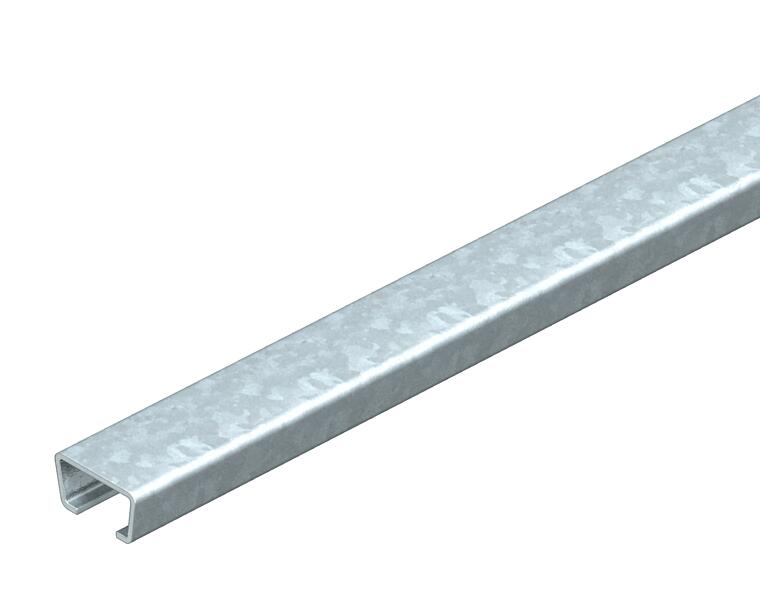

Ankerschiene AMS3518, Schlitz 16,5 mm, FS, ungelocht
Art.Nr. 1112120 | EAN 4012195043270
Art.Nr. / Typ
Länge
Oberfläche
Breite
35 mm
Werkstoff
Stahl
Höhe
18 mm
Materialstärke
2 mm
kl. VKE: 2 m
2m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | ohne |
| Ausführung | Einfachprofil |
| Bund | 20 m |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,6916 kg CO₂e / 1 Meter |
| Dimension | 2000x35x18 |
| Funktionserhalt | nein |
| Materialstärke | 2 mm |
| Mit Lochung | nein |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,48 cm² |
| Statischer Wert ly | 0,6 cm |
| Statischer Wert lz | 2,33 cm |
| Statischer Wert Wy | 0,54 cm² |
| Statischer Wert Wz | 1,33 cm² |
| Werkstoff | Stahl |

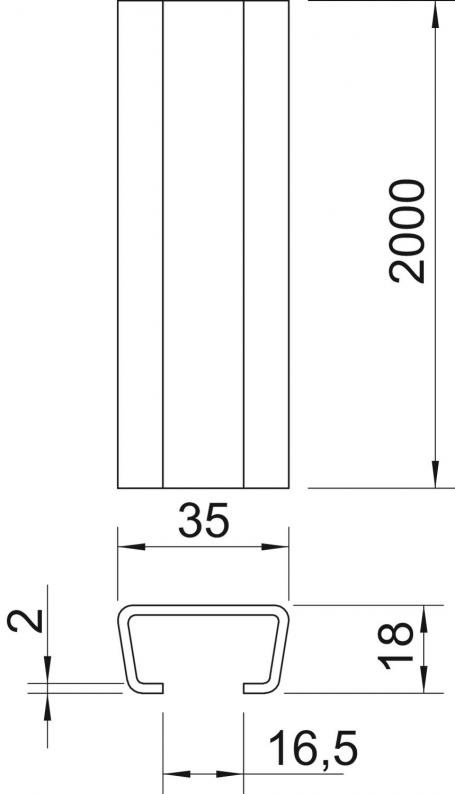

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 2000 mm |
| Maß L | 2000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Werkstoff
Länge
Oberfläche
Höhe
Materialstärke
Art.Nr.
AMS3518UP2000BK
35 mm
Stahl
2000 mm
blank
18 mm
2 mm
1112023
AMS3518UP6000BK
35 mm
Stahl
6000 mm
blank
18 mm
2 mm
1112074
AMS3518UP2000FS
35 mm
Stahl
2000 mm
bandverzinkt
18 mm
2 mm
1112120
AMS3518UP6000FS
35 mm
Stahl
6000 mm
bandverzinkt
18 mm
2 mm
1112139
AMS3518UP2000FT
35 mm
Stahl
2000 mm
tauchfeuerverzinkt
18 mm
2 mm
1112228
AMS3518UP6000FT
35 mm
Stahl
6000 mm
tauchfeuerverzinkt
18 mm
2 mm
1112244
Länge
Oberfläche
AMS3518UP2000BK
Art.Nr.
1112023
Breite
35 mm
Werkstoff
Stahl
Länge
2000 mm
Oberfläche
blank
Höhe
18 mm
Materialstärke
2 mm
AMS3518UP6000BK
Art.Nr.
1112074
Oberfläche
blank
Materialstärke
2 mm
Breite
35 mm
Werkstoff
Stahl
Länge
6000 mm
Höhe
18 mm
AMS3518UP2000FS
Art.Nr.
1112120
Materialstärke
2 mm
Oberfläche
bandverzinkt
Breite
35 mm
Werkstoff
Stahl
Länge
2000 mm
Höhe
18 mm
AMS3518UP6000FS
Art.Nr.
1112139
Länge
6000 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Materialstärke
2 mm
Höhe
18 mm
Breite
35 mm
AMS3518UP2000FT
Art.Nr.
1112228
Materialstärke
2 mm
Breite
35 mm
Werkstoff
Stahl
Länge
2000 mm
Oberfläche
tauchfeuerverzinkt
Höhe
18 mm
AMS3518UP6000FT
Art.Nr.
1112244
Oberfläche
tauchfeuerverzinkt
Länge
6000 mm
Werkstoff
Stahl
Materialstärke
2 mm
Höhe
18 mm
Breite
35 mm
