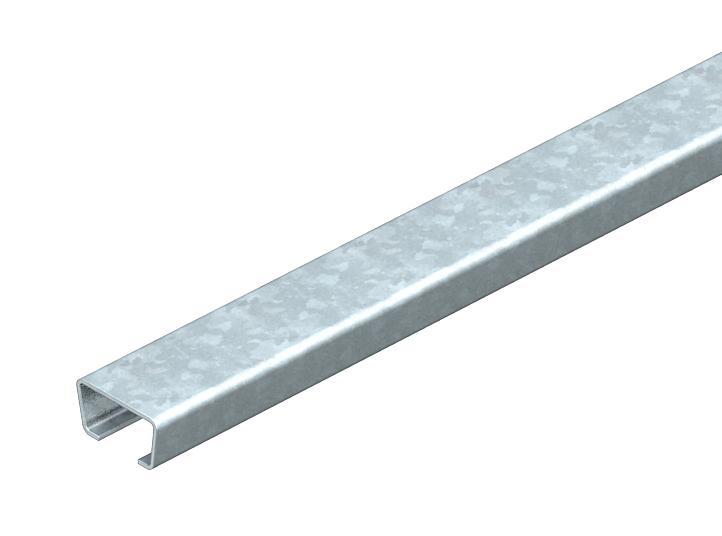

Ankerschiene AML3518, Schlitz 16,5 mm, FT, ungelocht

Ankerschiene AML3518, Schlitz 16,5 mm, FT, ungelocht

Art.Nr. 1118153 | EAN 4012195047117

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Oberfläche
Höhe
18 mm
Materialstärke
1,5 mm
Breite
35 mm
Werkstoff
Stahl

kl. VKE: 6 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schlitzweite 16,5mm bei C-Profil
  • Bügelschelle f. C-Profilschiene, Schlitzweite 16-17 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Abbrechbarnein
Art der Lochungohne
AusführungEinfachprofil
Bund6 m
CO₂ Fußabdruck (GWP) Cradle-to-Gate1,939 kg CO₂e / 1 Meter

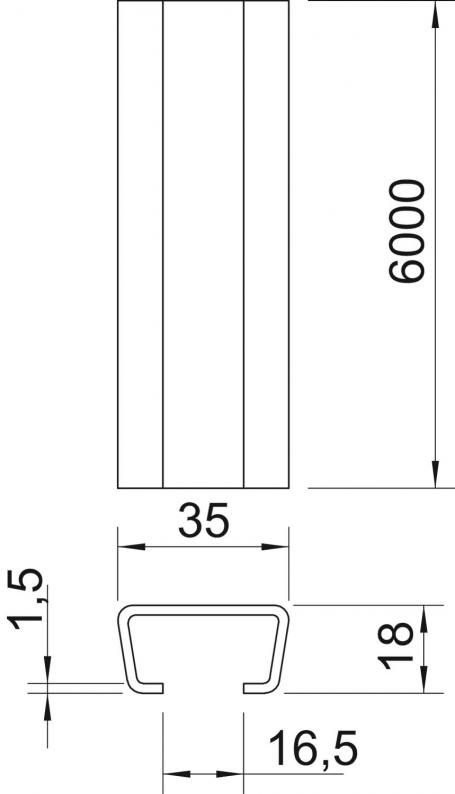

Dimension6000x35x18
Funktionserhaltnein
Materialstärke1,5 mm
Mit Lochungnein
Mit Zahnungnein
Oberflächetauchfeuerverzinkt
ProfilformC-Profil
Schlitzweite16,5 mm
Statischer Wert A1,14 cm²
Statischer Wert ly0,49 cm
Statischer Wert lz0,85 cm
Statischer Wert Wy0,44 cm²
Statischer Wert Wz1,05 cm²
WerkstoffStahl

Abmessungen

Breite35 mm
Höhe18 mm
Länge6000 mm
Maß L6000 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Montagezubehör

Art.Nr. 1147060

Gleitmutter ZL
Typ
ACMSN M8 ZL

kl. VKE: 100 Stück

Art.Nr. 1148060

Hammerkopfschraube ZL
Typ
ACMHB M8x30 ZL

kl. VKE: 50 Stück

Typ
2056 22 FT

kl. VKE: 100 Stück

Ausführungen

Länge
Oberfläche
AML3518UP2000BK
Art.Nr.
1118021
Höhe
18 mm
Materialstärke
1,5 mm
Breite
35 mm
Werkstoff
Stahl
Länge
2000 mm
Oberfläche
blank
AML3518UP2000FT
Art.Nr.
1118129
Höhe
18 mm
Breite
35 mm
Werkstoff
Stahl
Materialstärke
1,5 mm
Länge
2000 mm
Oberfläche
tauchfeuerverzinkt
AML3518UP6000FT
Art.Nr.
1118153
Werkstoff
Stahl
Höhe
18 mm
Oberfläche
tauchfeuerverzinkt
Länge
6000 mm
Materialstärke
1,5 mm
Breite
35 mm
AML3518UP2000FS
Art.Nr.
1118226
Breite
35 mm
Höhe
18 mm
Länge
2000 mm
Materialstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
