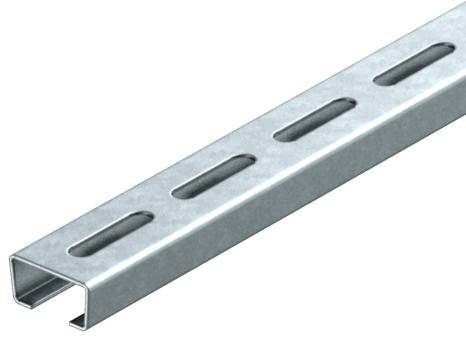

Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht
Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht
Art.Nr. 1119681 | EAN 4012195059356
Art.Nr. / Typ
Länge
Werkstoff
Stahl
Materialstärke
1,5 mm
Höhe
18 mm
Breite
35 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 10 Stück
10Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| Bund | 10 m |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,3601 kg CO₂e / 1 Stück |
| Dimension | 700x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,01 cm² |
| Statischer Wert ly | 0,44 cm |
| Statischer Wert lz | 1,84 cm |
| Statischer Wert Wy | 0,42 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Stahl |

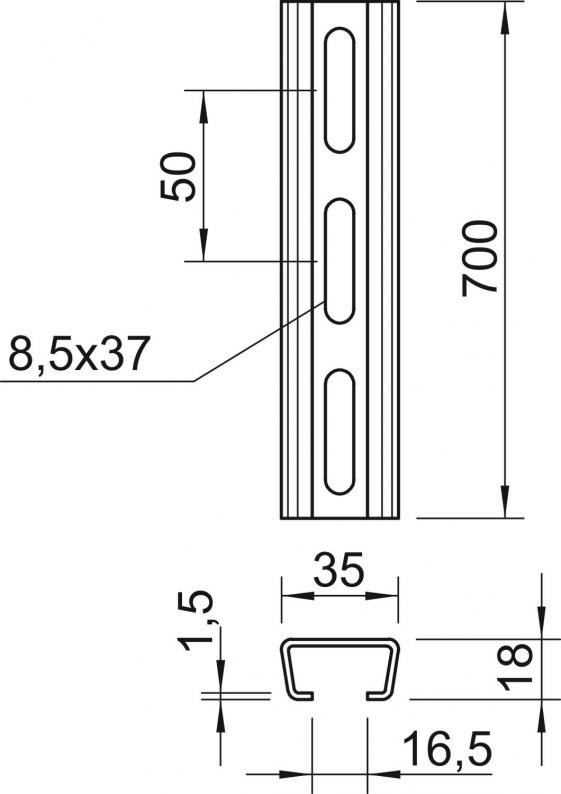

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 700 mm |
| Maß L | 700 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (6)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Materialstärke
Höhe
Breite
Länge
Oberfläche
Art.Nr.
AML3518P1000FT
Stahl
1,5 mm
18 mm
35 mm
1000 mm
tauchfeuerverzinkt
1119672
AML3518P0800FT
Stahl
1,5 mm
18 mm
35 mm
800 mm
tauchfeuerverzinkt
1119678
AML3518P0700FT
Stahl
1,5 mm
18 mm
35 mm
700 mm
tauchfeuerverzinkt
1119681
AML3518P0600FT
Stahl
1,5 mm
18 mm
35 mm
600 mm
tauchfeuerverzinkt
1119684
AML3518P0500FT
Stahl
1,5 mm
18 mm
35 mm
500 mm
tauchfeuerverzinkt
1119687
AML3518P0400FT
Stahl
1,5 mm
18 mm
35 mm
400 mm
tauchfeuerverzinkt
1119690
AML3518P0300FT
Stahl
1,5 mm
18 mm
35 mm
300 mm
tauchfeuerverzinkt
1119693
AML3518P0200FT
Stahl
1,5 mm
18 mm
35 mm
200 mm
tauchfeuerverzinkt
1119696
Länge
AML3518P1000FT
Art.Nr.
1119672
Werkstoff
Stahl
Materialstärke
1,5 mm
Höhe
18 mm
Breite
35 mm
Länge
1000 mm
Oberfläche
tauchfeuerverzinkt
AML3518P0800FT
Art.Nr.
1119678
Materialstärke
1,5 mm
Höhe
18 mm
Breite
35 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Länge
800 mm
AML3518P0700FT
Art.Nr.
1119681
Materialstärke
1,5 mm
Werkstoff
Stahl
Länge
700 mm
Oberfläche
tauchfeuerverzinkt
Breite
35 mm
Höhe
18 mm
AML3518P0600FT
Art.Nr.
1119684
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Breite
35 mm
Höhe
18 mm
Länge
600 mm
AML3518P0500FT
Art.Nr.
1119687
Werkstoff
Stahl
Länge
500 mm
Materialstärke
1,5 mm
Breite
35 mm
Oberfläche
tauchfeuerverzinkt
Höhe
18 mm
AML3518P0400FT
Art.Nr.
1119690
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Höhe
18 mm
Länge
400 mm
Werkstoff
Stahl
Breite
35 mm
AML3518P0300FT
Art.Nr.
1119693
Länge
300 mm
Werkstoff
Stahl
Breite
35 mm
Materialstärke
1,5 mm
Höhe
18 mm
Oberfläche
tauchfeuerverzinkt
AML3518P0200FT
Art.Nr.
1119696
Breite
35 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Höhe
18 mm
Werkstoff
Stahl
Länge
200 mm
