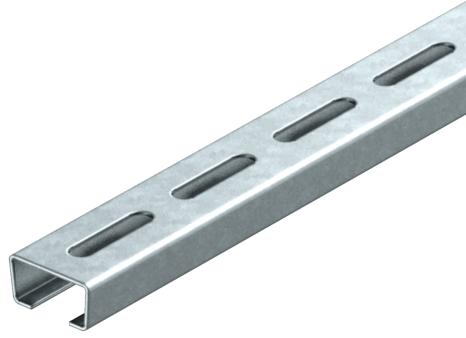

Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht
Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht
Art.Nr. 1119684 | EAN 4012195059417
Art.Nr. / Typ
Länge
Breite
35 mm
Höhe
18 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| Bund | 10 m |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,1998 kg CO₂e / 1 Stück |
| Dimension | 600x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,01 cm² |
| Statischer Wert ly | 0,44 cm |
| Statischer Wert lz | 1,84 cm |
| Statischer Wert Wy | 0,42 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Stahl |

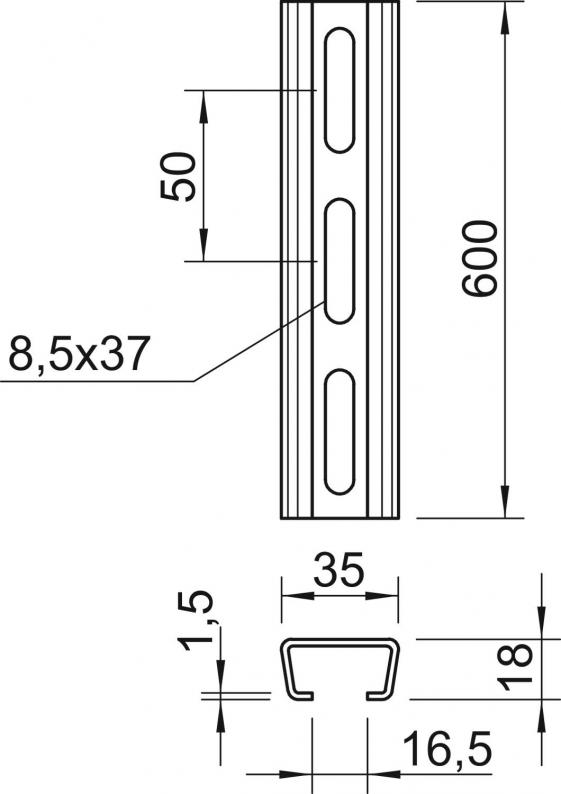

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 600 mm |
| Maß L | 600 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (6)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Länge
Höhe
Werkstoff
Oberfläche
Materialstärke
Art.Nr.
AML3518P1000FT
35 mm
1000 mm
18 mm
Stahl
tauchfeuerverzinkt
1,5 mm
1119672
AML3518P0800FT
35 mm
800 mm
18 mm
Stahl
tauchfeuerverzinkt
1,5 mm
1119678
AML3518P0700FT
35 mm
700 mm
18 mm
Stahl
tauchfeuerverzinkt
1,5 mm
1119681
AML3518P0600FT
35 mm
600 mm
18 mm
Stahl
tauchfeuerverzinkt
1,5 mm
1119684
AML3518P0500FT
35 mm
500 mm
18 mm
Stahl
tauchfeuerverzinkt
1,5 mm
1119687
AML3518P0400FT
35 mm
400 mm
18 mm
Stahl
tauchfeuerverzinkt
1,5 mm
1119690
AML3518P0300FT
35 mm
300 mm
18 mm
Stahl
tauchfeuerverzinkt
1,5 mm
1119693
AML3518P0200FT
35 mm
200 mm
18 mm
Stahl
tauchfeuerverzinkt
1,5 mm
1119696
Länge
AML3518P1000FT
Art.Nr.
1119672
Breite
35 mm
Länge
1000 mm
Höhe
18 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
AML3518P0800FT
Art.Nr.
1119678
Länge
800 mm
Höhe
18 mm
Materialstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
35 mm
AML3518P0700FT
Art.Nr.
1119681
Höhe
18 mm
Werkstoff
Stahl
Breite
35 mm
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Länge
700 mm
AML3518P0600FT
Art.Nr.
1119684
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Breite
35 mm
Höhe
18 mm
Länge
600 mm
AML3518P0500FT
Art.Nr.
1119687
Breite
35 mm
Höhe
18 mm
Werkstoff
Stahl
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Länge
500 mm
AML3518P0400FT
Art.Nr.
1119690
Werkstoff
Stahl
Länge
400 mm
Materialstärke
1,5 mm
Breite
35 mm
Höhe
18 mm
Oberfläche
tauchfeuerverzinkt
AML3518P0300FT
Art.Nr.
1119693
Höhe
18 mm
Länge
300 mm
Breite
35 mm
Materialstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
AML3518P0200FT
Art.Nr.
1119696
Länge
200 mm
Materialstärke
1,5 mm
Höhe
18 mm
Werkstoff
Stahl
Breite
35 mm
Oberfläche
tauchfeuerverzinkt
