Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht
Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht
Art.Nr. 1119690 | EAN 4012195060376
Art.Nr. / Typ
Länge
Werkstoff
Stahl
Höhe
18 mm
Breite
35 mm
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 10 Stück
10Stück
Beschreibung

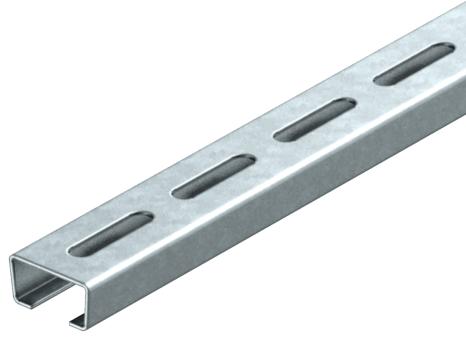

Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| Bund | 10 m |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,8007 kg CO₂e / 1 Stück |
| Dimension | 400x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,01 cm² |
| Statischer Wert ly | 0,44 cm |
| Statischer Wert lz | 1,84 cm |
| Statischer Wert Wy | 0,42 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Stahl |

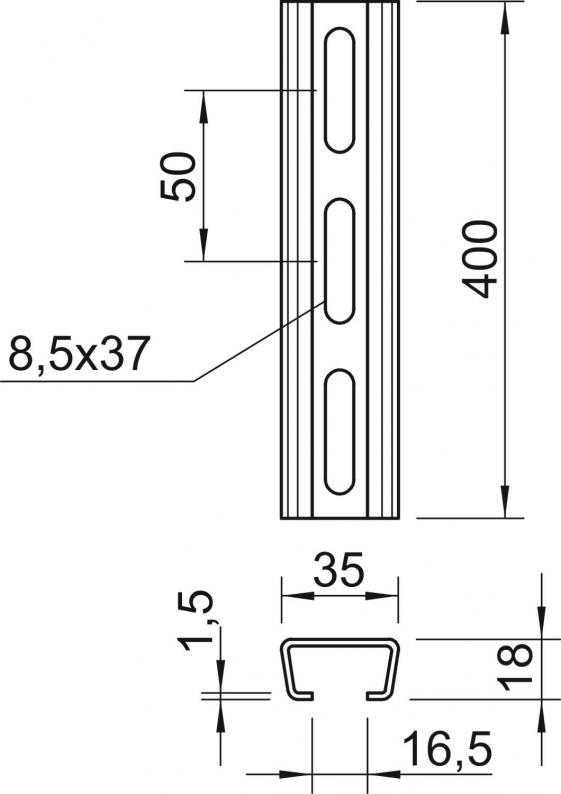

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 400 mm |
| Maß L | 400 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (6)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Länge
Höhe
Breite
Materialstärke
Oberfläche
Art.Nr.
AML3518P1000FT
Stahl
1000 mm
18 mm
35 mm
1,5 mm
tauchfeuerverzinkt
1119672
AML3518P0800FT
Stahl
800 mm
18 mm
35 mm
1,5 mm
tauchfeuerverzinkt
1119678
AML3518P0700FT
Stahl
700 mm
18 mm
35 mm
1,5 mm
tauchfeuerverzinkt
1119681
AML3518P0600FT
Stahl
600 mm
18 mm
35 mm
1,5 mm
tauchfeuerverzinkt
1119684
AML3518P0500FT
Stahl
500 mm
18 mm
35 mm
1,5 mm
tauchfeuerverzinkt
1119687
AML3518P0400FT
Stahl
400 mm
18 mm
35 mm
1,5 mm
tauchfeuerverzinkt
1119690
AML3518P0300FT
Stahl
300 mm
18 mm
35 mm
1,5 mm
tauchfeuerverzinkt
1119693
AML3518P0200FT
Stahl
200 mm
18 mm
35 mm
1,5 mm
tauchfeuerverzinkt
1119696
Länge
AML3518P1000FT
Art.Nr.
1119672
Werkstoff
Stahl
Länge
1000 mm
Höhe
18 mm
Breite
35 mm
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
AML3518P0800FT
Art.Nr.
1119678
Oberfläche
tauchfeuerverzinkt
Höhe
18 mm
Länge
800 mm
Materialstärke
1,5 mm
Werkstoff
Stahl
Breite
35 mm
AML3518P0700FT
Art.Nr.
1119681
Breite
35 mm
Länge
700 mm
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Höhe
18 mm
Werkstoff
Stahl
AML3518P0600FT
Art.Nr.
1119684
Länge
600 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Höhe
18 mm
Breite
35 mm
Materialstärke
1,5 mm
AML3518P0500FT
Art.Nr.
1119687
Höhe
18 mm
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Länge
500 mm
Werkstoff
Stahl
Breite
35 mm
AML3518P0400FT
Art.Nr.
1119690
Werkstoff
Stahl
Breite
35 mm
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Länge
400 mm
Höhe
18 mm
AML3518P0300FT
Art.Nr.
1119693
Breite
35 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Höhe
18 mm
Länge
300 mm
Werkstoff
Stahl
AML3518P0200FT
Art.Nr.
1119696
Werkstoff
Stahl
Breite
35 mm
Höhe
18 mm
Länge
200 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
