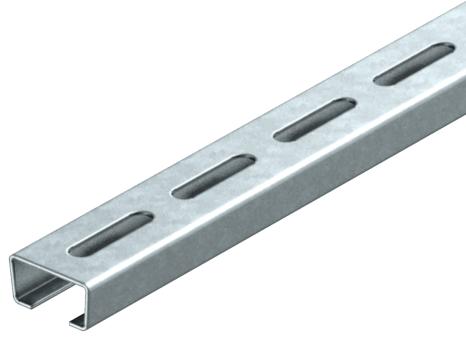

Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht
Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht
Art.Nr. 1119693 | EAN 4012195060611
Art.Nr. / Typ
Länge
Breite
35 mm
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Höhe
18 mm
Werkstoff
Stahl
kl. VKE: 25 Stück
25Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| Bund | 25 m |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,6141 kg CO₂e / 1 Stück |
| Dimension | 300x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,01 cm² |
| Statischer Wert ly | 0,44 cm |
| Statischer Wert lz | 1,84 cm |
| Statischer Wert Wy | 0,42 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Stahl |

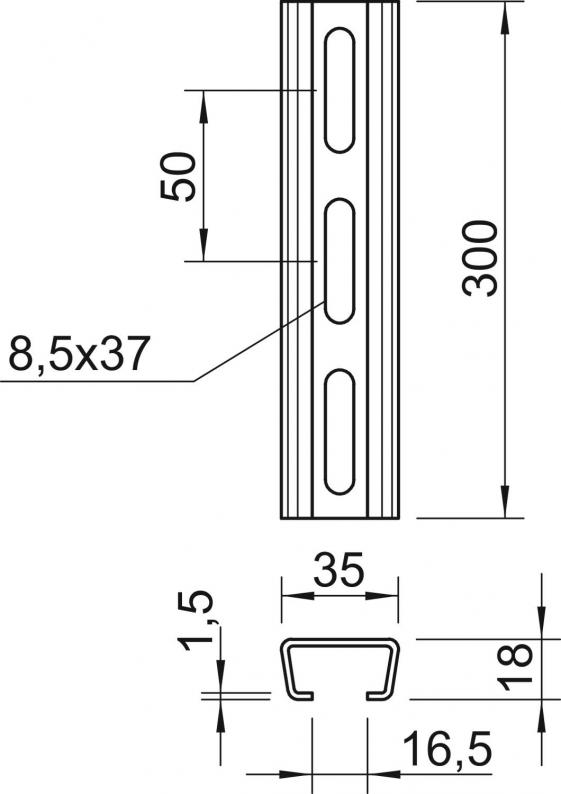

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 300 mm |
| Maß L | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (6)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Materialstärke
Oberfläche
Länge
Höhe
Werkstoff
Art.Nr.
AML3518P1000FT
35 mm
1,5 mm
tauchfeuerverzinkt
1000 mm
18 mm
Stahl
1119672
AML3518P0800FT
35 mm
1,5 mm
tauchfeuerverzinkt
800 mm
18 mm
Stahl
1119678
AML3518P0700FT
35 mm
1,5 mm
tauchfeuerverzinkt
700 mm
18 mm
Stahl
1119681
AML3518P0600FT
35 mm
1,5 mm
tauchfeuerverzinkt
600 mm
18 mm
Stahl
1119684
AML3518P0500FT
35 mm
1,5 mm
tauchfeuerverzinkt
500 mm
18 mm
Stahl
1119687
AML3518P0400FT
35 mm
1,5 mm
tauchfeuerverzinkt
400 mm
18 mm
Stahl
1119690
AML3518P0300FT
35 mm
1,5 mm
tauchfeuerverzinkt
300 mm
18 mm
Stahl
1119693
AML3518P0200FT
35 mm
1,5 mm
tauchfeuerverzinkt
200 mm
18 mm
Stahl
1119696
