Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht

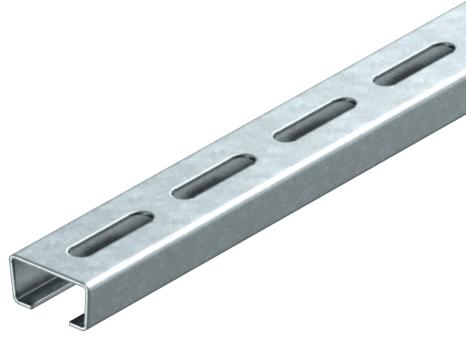

Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht
Art.Nr. 1119672 | EAN 4012195053958
Art.Nr. / Typ
Länge
Materialstärke
1,5 mm
Breite
35 mm
Höhe
18 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
kl. VKE: 10 m
10m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| Bund | 10 m |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,9914 kg CO₂e / 1 Meter |

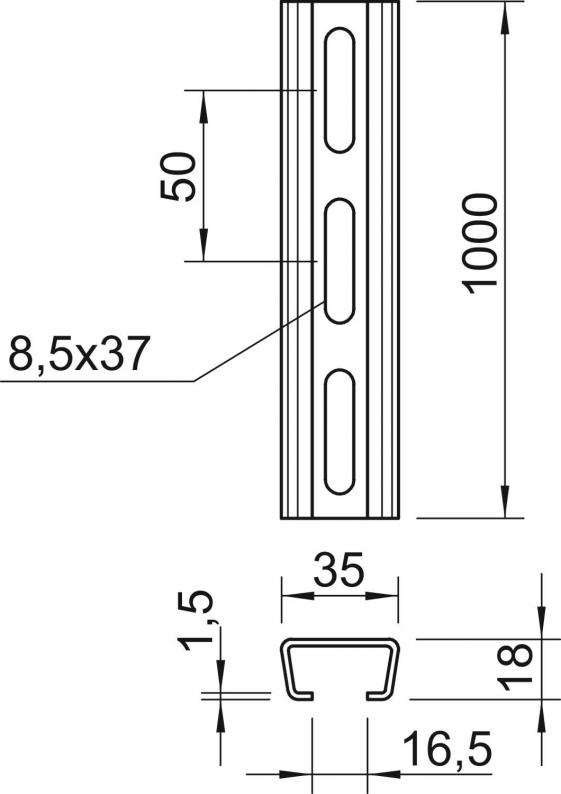

| Dimension | 1000x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,01 cm² |
| Statischer Wert ly | 0,44 cm |
| Statischer Wert lz | 1,84 cm |
| Statischer Wert Wy | 0,42 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 1000 mm |
| Maß L | 1000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Breite
Länge
Höhe
Werkstoff
Oberfläche
Art.Nr.
AML3518P1000FT
1,5 mm
35 mm
1000 mm
18 mm
Stahl
tauchfeuerverzinkt
1119672
AML3518P0800FT
1,5 mm
35 mm
800 mm
18 mm
Stahl
tauchfeuerverzinkt
1119678
AML3518P0700FT
1,5 mm
35 mm
700 mm
18 mm
Stahl
tauchfeuerverzinkt
1119681
AML3518P0600FT
1,5 mm
35 mm
600 mm
18 mm
Stahl
tauchfeuerverzinkt
1119684
AML3518P0500FT
1,5 mm
35 mm
500 mm
18 mm
Stahl
tauchfeuerverzinkt
1119687
AML3518P0400FT
1,5 mm
35 mm
400 mm
18 mm
Stahl
tauchfeuerverzinkt
1119690
AML3518P0300FT
1,5 mm
35 mm
300 mm
18 mm
Stahl
tauchfeuerverzinkt
1119693
AML3518P0200FT
1,5 mm
35 mm
200 mm
18 mm
Stahl
tauchfeuerverzinkt
1119696
