Ankerschiene AML3518, Schlitz 16,5 mm, FS, gelocht

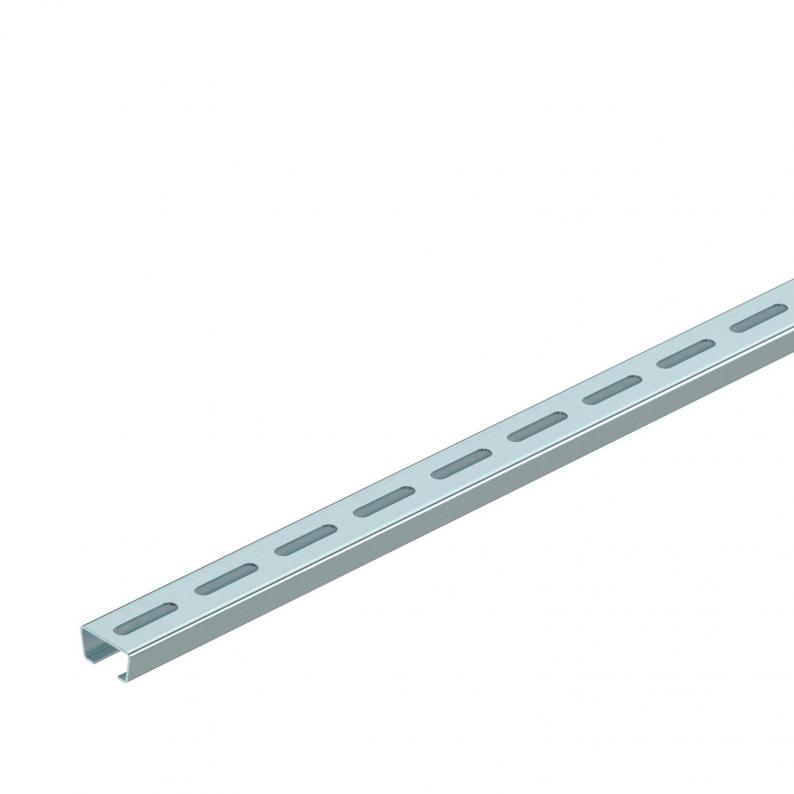

Ankerschiene AML3518, Schlitz 16,5 mm, FS, gelocht
Art.Nr. 1119648 | EAN 4012195864318
Art.Nr. / Typ
Länge
Materialstärke
Oberfläche
Werkstoff
Stahl
Höhe
18 mm
Breite
35 mm
kl. VKE: 2 m
2m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| Bund | 20 m |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,0259 kg CO₂e / 1 Meter |

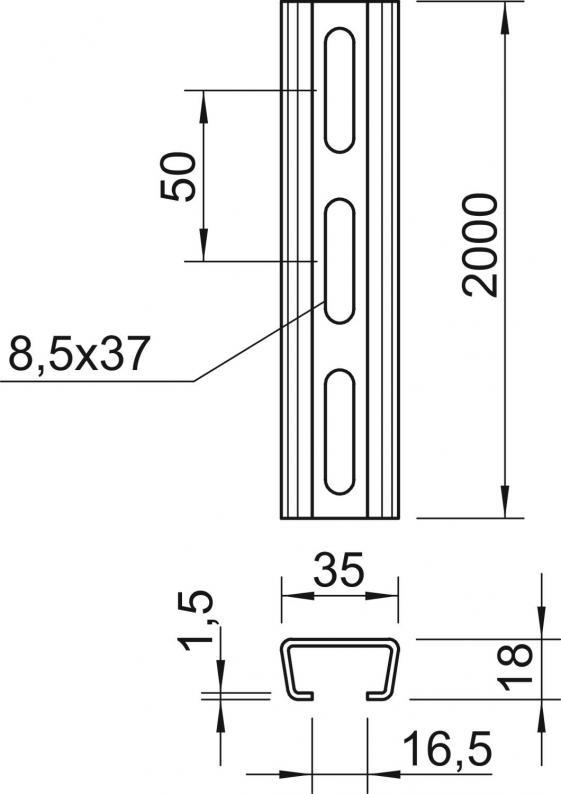

| Dimension | 2000x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,01 cm² |
| Statischer Wert ly | 0,44 cm |
| Statischer Wert lz | 1,84 cm |
| Statischer Wert Wy | 0,42 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 2000 mm |
| Maß L | 2000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Länge
Materialstärke
Höhe
Breite
Oberfläche
Art.Nr.
AMS3518P1000FS
Stahl
1000 mm
2 mm
18 mm
35 mm
bandverzinkt
1112735
AMS3518P1000FT
Stahl
1000 mm
2 mm
18 mm
35 mm
tauchfeuerverzinkt
1112755
AML3518P1000FS
Stahl
1000 mm
1,5 mm
18 mm
35 mm
bandverzinkt
1119646
AML3518P2000FS
Stahl
2000 mm
1,5 mm
18 mm
35 mm
bandverzinkt
1119648
AML3518P2000FT
Stahl
2000 mm
1,5 mm
18 mm
35 mm
tauchfeuerverzinkt
1119656
AML3518P1000FT
Stahl
1000 mm
1,5 mm
18 mm
35 mm
tauchfeuerverzinkt
1119672
Länge
Materialstärke
Oberfläche
AMS3518P1000FS
Art.Nr.
1112735
Werkstoff
Stahl
Länge
1000 mm
Materialstärke
2 mm
Höhe
18 mm
Breite
35 mm
Oberfläche
bandverzinkt
AMS3518P1000FT
Art.Nr.
1112755
Materialstärke
2 mm
Breite
35 mm
Oberfläche
tauchfeuerverzinkt
Höhe
18 mm
Werkstoff
Stahl
Länge
1000 mm
AML3518P1000FS
Art.Nr.
1119646
Länge
1000 mm
Materialstärke
1,5 mm
Werkstoff
Stahl
Breite
35 mm
Höhe
18 mm
Oberfläche
bandverzinkt
AML3518P2000FS
Art.Nr.
1119648
Höhe
18 mm
Materialstärke
1,5 mm
Breite
35 mm
Länge
2000 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
AML3518P2000FT
Art.Nr.
1119656
Höhe
18 mm
Länge
2000 mm
Materialstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
35 mm
AML3518P1000FT
Art.Nr.
1119672
Werkstoff
Stahl
Materialstärke
1,5 mm
Höhe
18 mm
Breite
35 mm
Länge
1000 mm
Oberfläche
tauchfeuerverzinkt
