Ankerschiene AML3518, Schlitz 16,5 mm, FS, gelocht

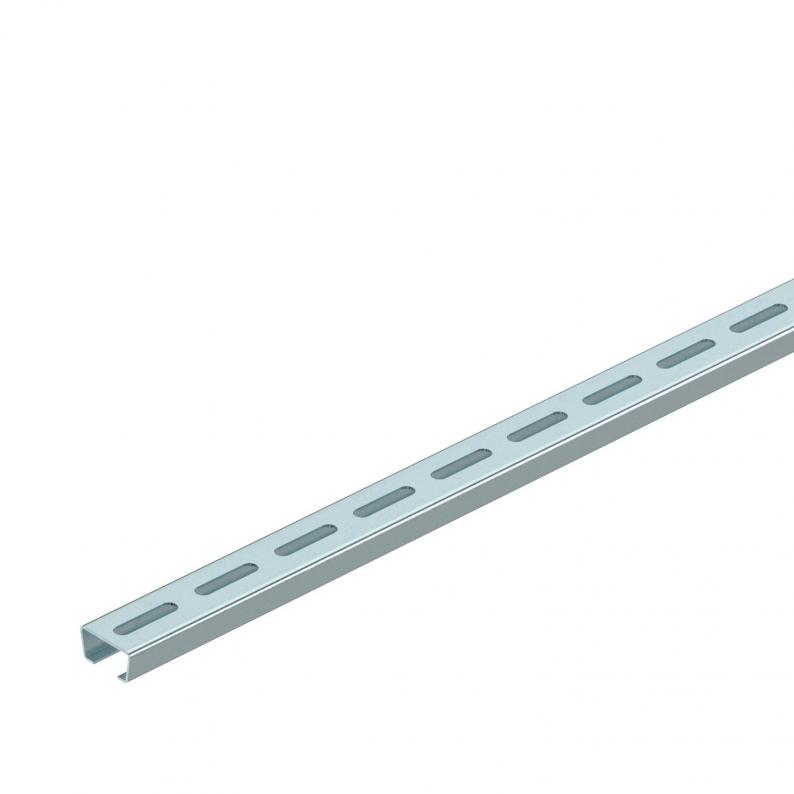

Ankerschiene AML3518, Schlitz 16,5 mm, FS, gelocht
Art.Nr. 1112735 | EAN 4012196470754
Art.Nr. / Typ
Oberfläche
Länge
Materialstärke
Höhe
18 mm
Breite
35 mm
Werkstoff
Stahl
kl. VKE: 1 m
1m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,7435 kg CO₂e / 1 Meter |
| Dimension | 1000x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,01 cm² |
| Statischer Wert ly | 0,44 cm |
| Statischer Wert lz | 1,84 cm |
| Statischer Wert Wy | 0,42 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Stahl |

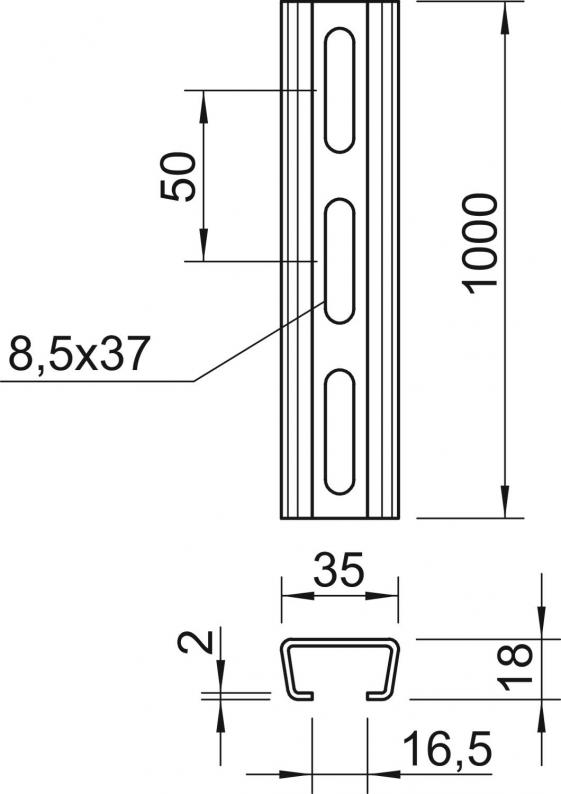

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 1000 mm |
| Maß L | 1000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Breite
Oberfläche
Länge
Werkstoff
Materialstärke
Art.Nr.
AMS3518P1000FS
18 mm
35 mm
bandverzinkt
1000 mm
Stahl
2 mm
1112735
AMS3518P1000FT
18 mm
35 mm
tauchfeuerverzinkt
1000 mm
Stahl
2 mm
1112755
AML3518P1000FS
18 mm
35 mm
bandverzinkt
1000 mm
Stahl
1,5 mm
1119646
AML3518P2000FS
18 mm
35 mm
bandverzinkt
2000 mm
Stahl
1,5 mm
1119648
AML3518P2000FT
18 mm
35 mm
tauchfeuerverzinkt
2000 mm
Stahl
1,5 mm
1119656
AML3518P1000FT
18 mm
35 mm
tauchfeuerverzinkt
1000 mm
Stahl
1,5 mm
1119672
Oberfläche
Länge
Materialstärke
AMS3518P1000FS
Art.Nr.
1112735
Höhe
18 mm
Breite
35 mm
Oberfläche
bandverzinkt
Länge
1000 mm
Werkstoff
Stahl
Materialstärke
2 mm
AMS3518P1000FT
Art.Nr.
1112755
Oberfläche
tauchfeuerverzinkt
Höhe
18 mm
Werkstoff
Stahl
Länge
1000 mm
Breite
35 mm
Materialstärke
2 mm
AML3518P1000FS
Art.Nr.
1119646
Materialstärke
1,5 mm
Werkstoff
Stahl
Breite
35 mm
Höhe
18 mm
Oberfläche
bandverzinkt
Länge
1000 mm
AML3518P2000FS
Art.Nr.
1119648
Länge
2000 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Höhe
18 mm
Breite
35 mm
Materialstärke
1,5 mm
AML3518P2000FT
Art.Nr.
1119656
Länge
2000 mm
Materialstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
35 mm
Höhe
18 mm
AML3518P1000FT
Art.Nr.
1119672
Höhe
18 mm
Breite
35 mm
Länge
1000 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Werkstoff
Stahl
