Ankerschiene AML3518, Schlitz 16,5 mm, A2, gelocht

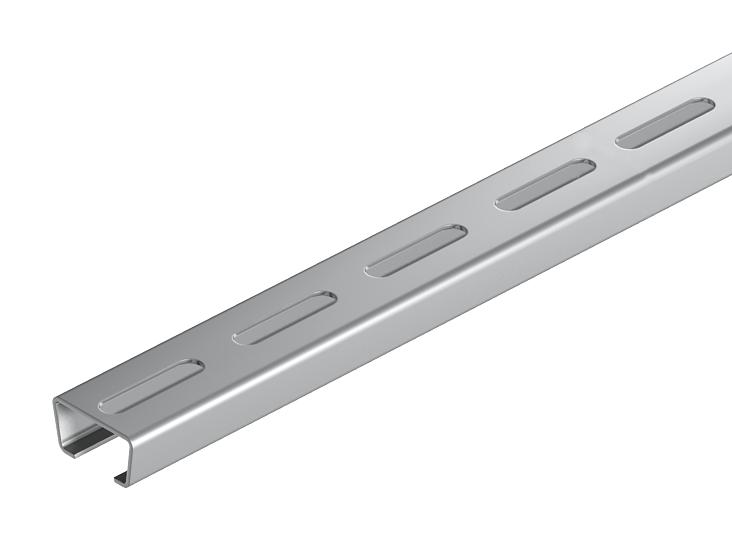

Ankerschiene AML3518, Schlitz 16,5 mm, A2, gelocht
Art.Nr. 1119700 | EAN 4012196470747
Art.Nr. / Typ
Länge
Materialstärke
1,5 mm
Breite
35 mm
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Höhe
18 mm
kl. VKE: 1 m
1m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 4,4266 kg CO₂e / 1 Meter |
| Dimension | 1000x35x18 |
| Funktionserhalt | nein |
| Materialstärke | 1,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | blank, nachbehandelt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,01 cm² |
| Statischer Wert ly | 0,44 cm |
| Statischer Wert lz | 1,84 cm |
| Statischer Wert Wy | 0,42 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

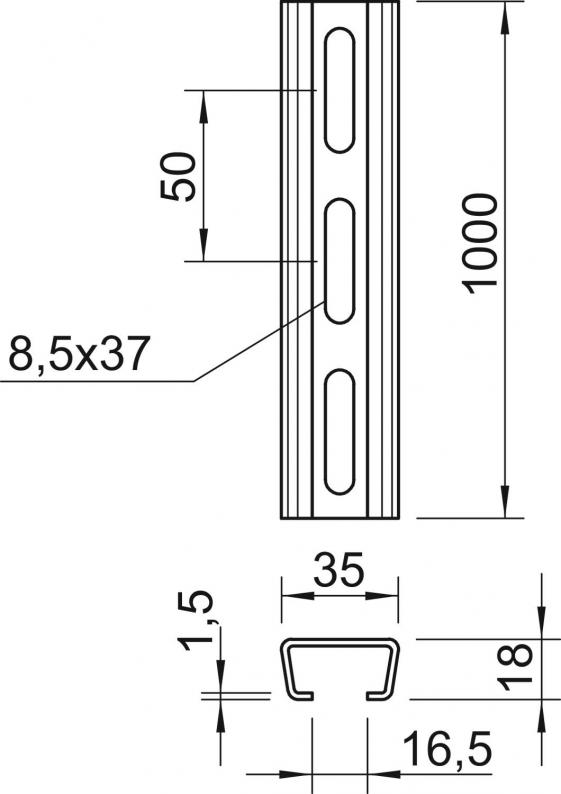

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 1000 mm |
| Maß L | 1000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Breite
Oberfläche
Länge
Werkstoff
Höhe
Art.Nr.
AML3518P1000A2
1,5 mm
35 mm
blank, nachbehandelt
1000 mm
Edelstahl, rostfrei 1.4301
18 mm
1119700
AML3518P2000A2
1,5 mm
35 mm
blank, nachbehandelt
2000 mm
Edelstahl, rostfrei 1.4301
18 mm
1119702
AML3518P6000A2
1,5 mm
35 mm
blank, nachbehandelt
6000 mm
Edelstahl, rostfrei 1.4301
18 mm
1119729
Länge
AML3518P1000A2
Art.Nr.
1119700
Materialstärke
1,5 mm
Breite
35 mm
Oberfläche
blank, nachbehandelt
Länge
1000 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Höhe
18 mm
AML3518P2000A2
Art.Nr.
1119702
Materialstärke
1,5 mm
Breite
35 mm
Länge
2000 mm
Höhe
18 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Oberfläche
blank, nachbehandelt
AML3518P6000A2
Art.Nr.
1119729
Höhe
18 mm
Länge
6000 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Oberfläche
blank, nachbehandelt
Breite
35 mm
Materialstärke
1,5 mm
