Abstandschelle 732 FT

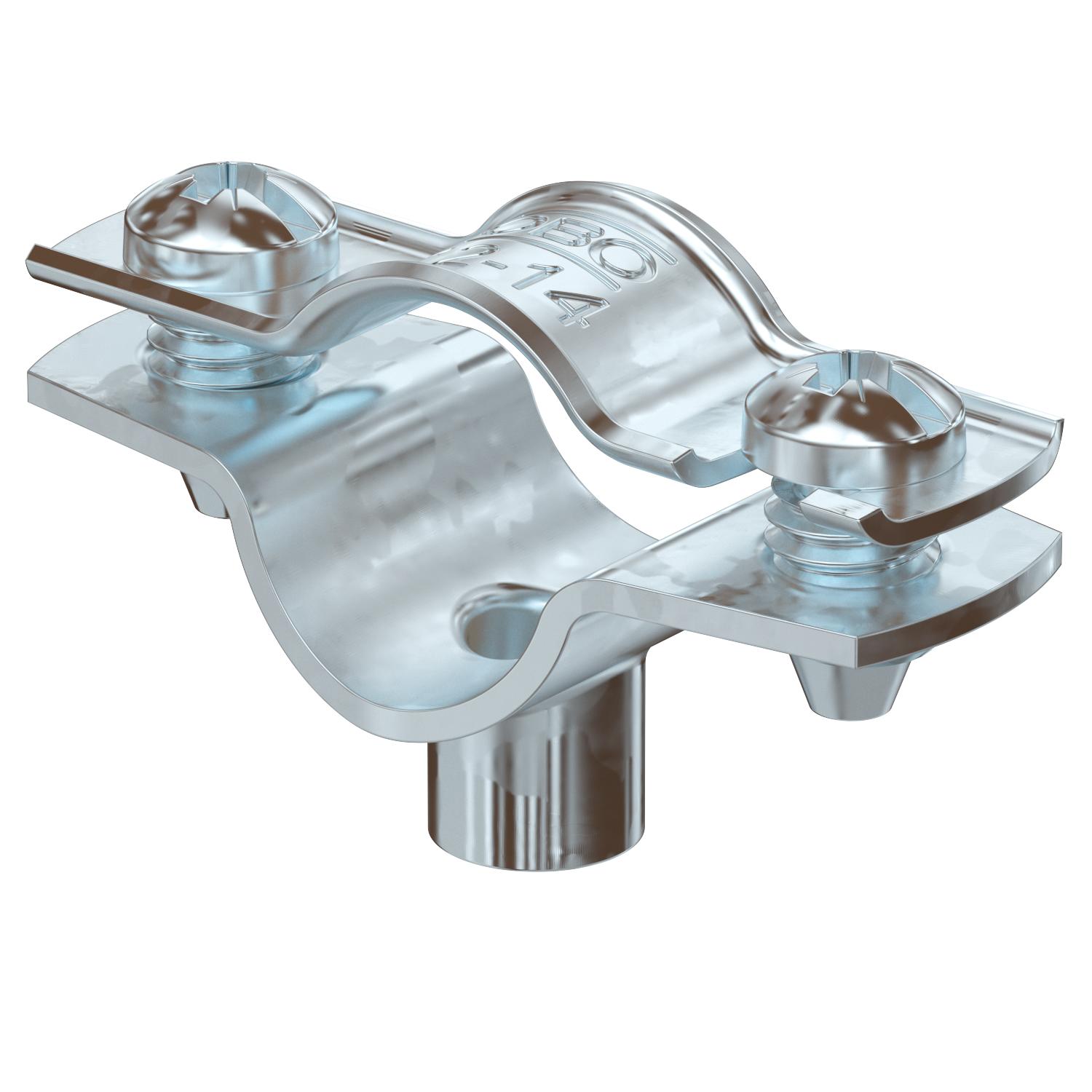

Abstandschelle 732 FT
Art.Nr. 1362364 | EAN 4012196599387
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Materialstärke
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
kl. VKE: 25 Stück
25Stück
Beschreibung
Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Ansatz mit Innengewinde. Oberflächen G und FT ab Schellengröße 20 geeignet für Montage mit Nagelgerät oder Bolzensetzgerät.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Technische Daten
Technische Daten
| Abstand zur Wand | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | geschlossen |
| Befestigungsart | Gewindeanschluss |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0538 kg CO₂e / 1 Stück |
| Dimension | 12-14mm |
| für Durchmesser | 12 - 14 |
| Geeignet im Brandschutzbereich | ja |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Materialstärke | 1,25 mm |
| Oberfläche | tauchfeuerverzinkt |
| Spannbereich D max. | 14 mm |
| Spannbereich D min. | 12 mm |
| UV-beständig | ja |
| Werkstoff | Stahl |
Abmessungen
| Maß A | 41 mm |
|---|---|
| Maß B | 29 mm |
| Maß b | 18 mm |
| Maß D | 14 mm |
| Maß D max. | 14 mm |
| Maß D min. | 12 mm |
| Maß H1 | 6,5 mm |
| Maß t1 | 1,25 |
| Maß t2 | 1,25 |
| Maß x | 3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Werkstoff
Spannbereich D min.
Spannbereich D max.
Oberfläche
Materialstärke
Art.Nr.
ASG 732 6 FT
Stahl
5 mm
6 mm
tauchfeuerverzinkt
1,25 mm
1362354
ASG 732 7 FT
Stahl
6 mm
7 mm
tauchfeuerverzinkt
1,25 mm
1362356
ASG 732 8 FT
Stahl
7 mm
8 mm
tauchfeuerverzinkt
1,25 mm
1362358
ASG 732 10 FT
Stahl
8 mm
10 mm
tauchfeuerverzinkt
1,25 mm
1362360
ASG 732 12 FT
Stahl
10 mm
12 mm
tauchfeuerverzinkt
1,25 mm
1362362
ASG 732 14 FT
Stahl
12 mm
14 mm
tauchfeuerverzinkt
1,25 mm
1362364
ASG 732 17 FT
Stahl
14 mm
17 mm
tauchfeuerverzinkt
1,25 mm
1362367
ASG 732 20 FT
Stahl
17 mm
20 mm
tauchfeuerverzinkt
1,25 mm
1362369
ASG 732 25 FT
Stahl
20 mm
25 mm
tauchfeuerverzinkt
1,25 mm
1362372
ASG 732 30 FT
Stahl
25 mm
30 mm
tauchfeuerverzinkt
1,5 mm
1362374
ASG 732 36 FT
Stahl
30 mm
36 mm
tauchfeuerverzinkt
1,5 mm
1362378
ASG 732 44 FT
Stahl
36 mm
44 mm
tauchfeuerverzinkt
1,5 mm
1362382
ASG 732 53 FT
Stahl
44 mm
53 mm
tauchfeuerverzinkt
1,5 mm
1362386
ASG 732 63 FT
Stahl
53 mm
63 mm
tauchfeuerverzinkt
1,5 mm
1362389
Spannbereich D min.
Spannbereich D max.
Materialstärke
ASG 732 6 FT
Art.Nr.
1362354
Werkstoff
Stahl
Spannbereich D min.
5 mm
Spannbereich D max.
6 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,25 mm
ASG 732 7 FT
Art.Nr.
1362356
Spannbereich D min.
6 mm
Materialstärke
1,25 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Spannbereich D max.
7 mm
ASG 732 8 FT
Art.Nr.
1362358
Materialstärke
1,25 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Spannbereich D max.
8 mm
Spannbereich D min.
7 mm
ASG 732 10 FT
Art.Nr.
1362360
Materialstärke
1,25 mm
Spannbereich D min.
8 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Spannbereich D max.
10 mm
ASG 732 12 FT
Art.Nr.
1362362
Werkstoff
Stahl
Spannbereich D max.
12 mm
Spannbereich D min.
10 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,25 mm
ASG 732 14 FT
Art.Nr.
1362364
Spannbereich D max.
14 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Materialstärke
1,25 mm
Spannbereich D min.
12 mm
ASG 732 17 FT
Art.Nr.
1362367
Werkstoff
Stahl
Spannbereich D max.
17 mm
Materialstärke
1,25 mm
Spannbereich D min.
14 mm
Oberfläche
tauchfeuerverzinkt
ASG 732 20 FT
Art.Nr.
1362369
Spannbereich D max.
20 mm
Materialstärke
1,25 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Spannbereich D min.
17 mm
ASG 732 25 FT
Art.Nr.
1362372
Spannbereich D min.
20 mm
Materialstärke
1,25 mm
Spannbereich D max.
25 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
ASG 732 30 FT
Art.Nr.
1362374
Spannbereich D max.
30 mm
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Spannbereich D min.
25 mm
Werkstoff
Stahl
ASG 732 36 FT
Art.Nr.
1362378
Spannbereich D max.
36 mm
Werkstoff
Stahl
Materialstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Spannbereich D min.
30 mm
ASG 732 44 FT
Art.Nr.
1362382
Werkstoff
Stahl
Materialstärke
1,5 mm
Spannbereich D min.
36 mm
Spannbereich D max.
44 mm
Oberfläche
tauchfeuerverzinkt
ASG 732 53 FT
Art.Nr.
1362386
Spannbereich D max.
53 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Werkstoff
Stahl
Spannbereich D min.
44 mm
ASG 732 63 FT
Art.Nr.
1362389
Spannbereich D min.
53 mm
Spannbereich D max.
63 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
