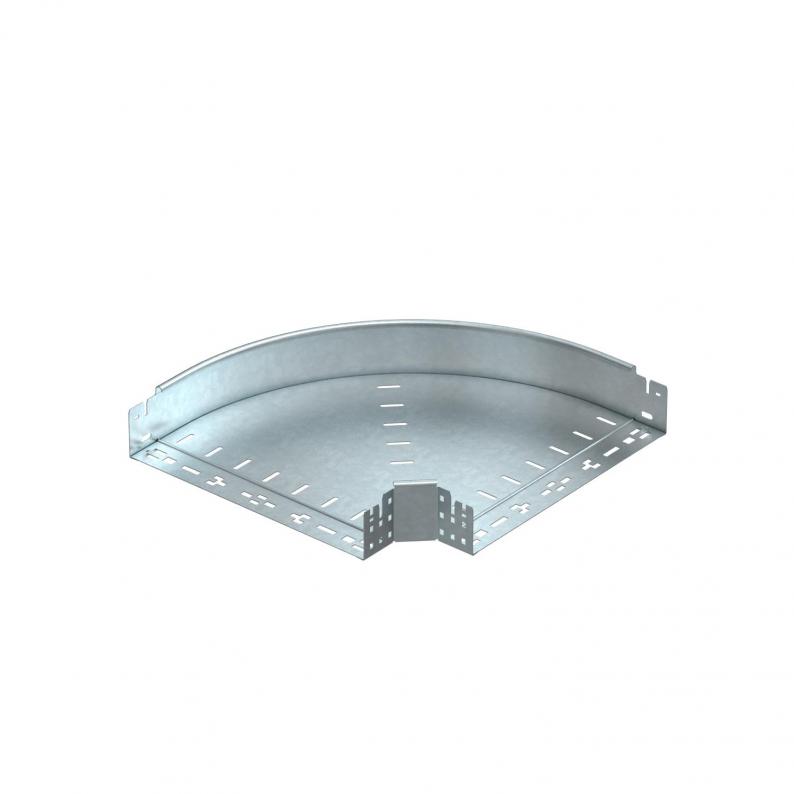

90°-Bogen Magic 85 FT
90°-Bogen Magic 85 FT
Art.Nr. 6041516 | EAN 4012195880004
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
Bogen 90° mit Schnellverbindungs-System. Für alle Kabelrinnentypen mit der Seitenhöhe 85 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 1,25 mm |
| Dimension | 85x400 |
| Funktionserhalt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

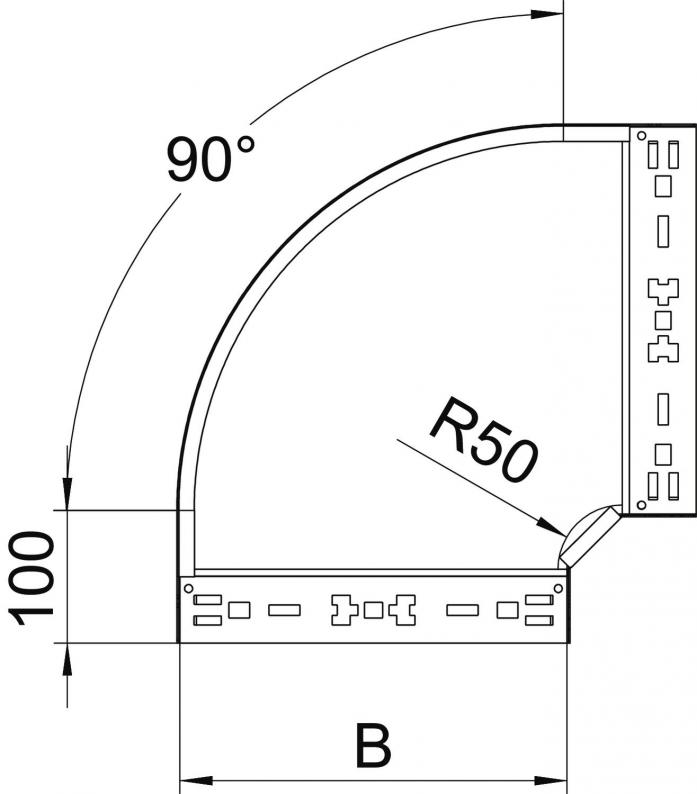

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 400 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Breite
Werkstoff
Oberfläche
Farbe
Art.Nr.
RBM 90 820 FT
200 mm
Stahl
tauchfeuerverzinkt
6041512
RBM 90 830 FT
300 mm
Stahl
tauchfeuerverzinkt
zink
6041514
RBM 90 840 FT
400 mm
Stahl
tauchfeuerverzinkt
6041516
RBM 90 850 FT
500 mm
Stahl
tauchfeuerverzinkt
6041518
RBM 90 860 FT
600 mm
Stahl
tauchfeuerverzinkt
6041520
Breite
RBM 90 820 FT
Art.Nr.
6041512
Breite
200 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
RBM 90 830 FT
Art.Nr.
6041514
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Breite
300 mm
RBM 90 840 FT
Art.Nr.
6041516
Breite
400 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
RBM 90 850 FT
Art.Nr.
6041518
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
500 mm
RBM 90 860 FT
Art.Nr.
6041520
Oberfläche
tauchfeuerverzinkt
Breite
600 mm
Werkstoff
Stahl
