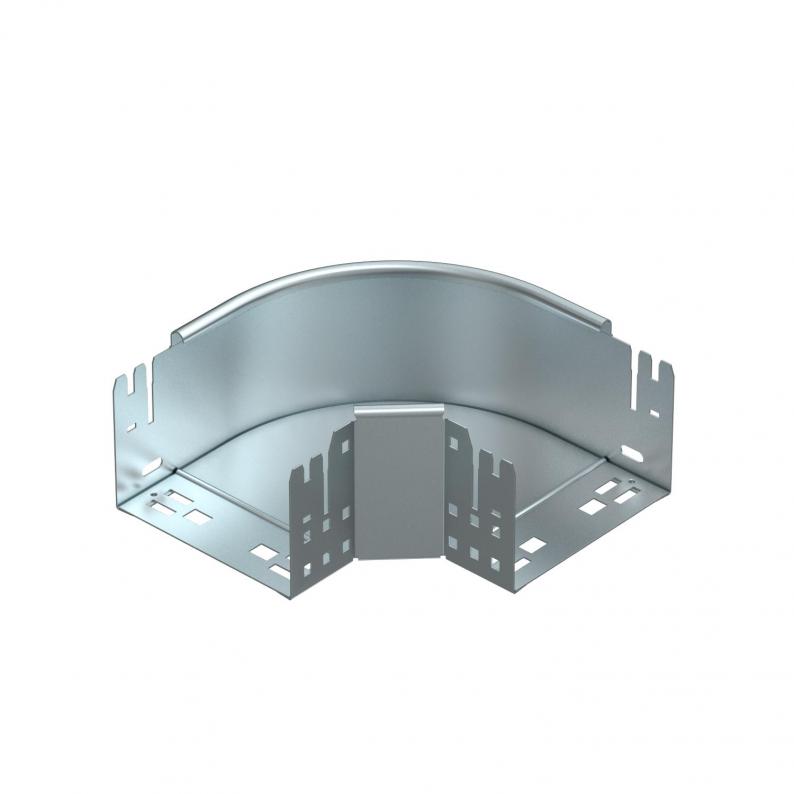

90°-Bogen Magic 110 FS
90°-Bogen Magic 110 FS
Art.Nr. 6041841 | EAN 4012195896029
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Farbe
zink
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
Bogen 90° mit Schnellverbindungs-System. Für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 1,25 mm |
| Dimension | 110x150 |
| Farbe | zink |
| Funktionserhalt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 150 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Oberfläche
Farbe
Breite
Werkstoff
Art.Nr.
RBM 90 110 FS
bandverzinkt
zink
100 mm
Stahl
6041840
RBM 90 115 FS
bandverzinkt
zink
150 mm
Stahl
6041841
RBM 90 130 FS
bandverzinkt
300 mm
Stahl
6041844
RBM 90 140 FS
bandverzinkt
400 mm
Stahl
6041846
RBM 90 160 FS
bandverzinkt
600 mm
Stahl
6041850
Breite
RBM 90 110 FS
Art.Nr.
6041840
Oberfläche
bandverzinkt
Farbe
zink
Breite
100 mm
Werkstoff
Stahl
RBM 90 115 FS
Art.Nr.
6041841
Breite
150 mm
Werkstoff
Stahl
Farbe
zink
Oberfläche
bandverzinkt
RBM 90 130 FS
Art.Nr.
6041844
Oberfläche
bandverzinkt
Breite
300 mm
Werkstoff
Stahl
RBM 90 140 FS
Art.Nr.
6041846
Werkstoff
Stahl
Breite
400 mm
Oberfläche
bandverzinkt
RBM 90 160 FS
Art.Nr.
6041850
Oberfläche
bandverzinkt
Breite
600 mm
Werkstoff
Stahl
