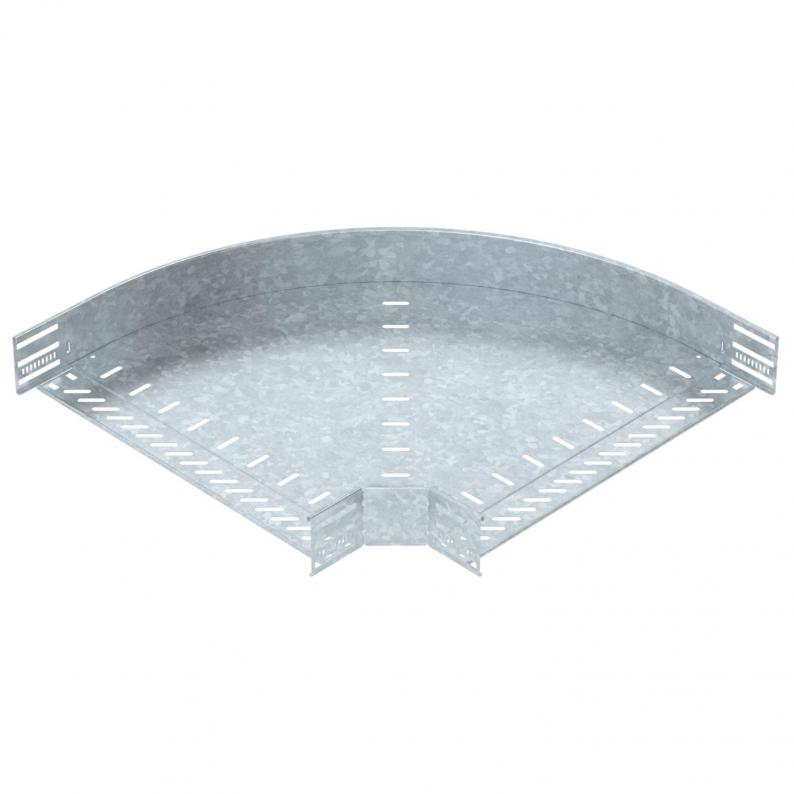

90°-Bogen 85 FT
Art.Nr. 6036720 | EAN 4012197405557
Art.Nr. / Typ
Breite
Farbe
zink
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| Dimension | 85x500 |
| Empfohlene Anzahl Schrauben | 20 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 500 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Werkstoff
Breite
Oberfläche
Art.Nr.
RB 90 810 FT
zink
Stahl
100 mm
tauchfeuerverzinkt
6036712
RB 90 820 FT
zink
Stahl
200 mm
tauchfeuerverzinkt
6036714
RB 90 830 FT
zink
Stahl
300 mm
tauchfeuerverzinkt
6036716
RB 90 840 FT
zink
Stahl
400 mm
tauchfeuerverzinkt
6036718
RB 90 850 FT
zink
Stahl
500 mm
tauchfeuerverzinkt
6036720
RB 90 860 FT
zink
Stahl
600 mm
tauchfeuerverzinkt
6036722
