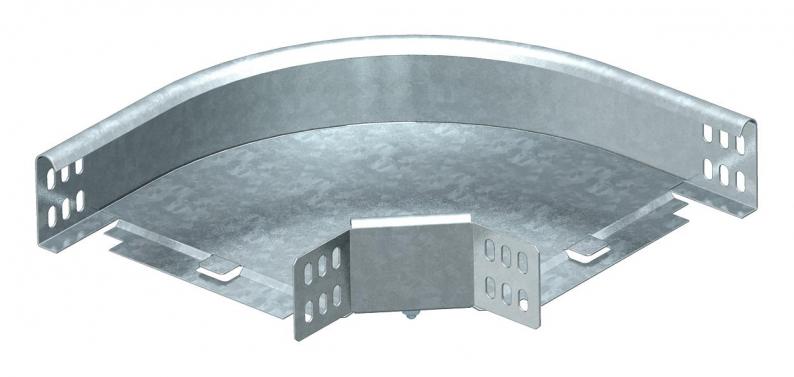

90°-Bogen 60 FS
Art.Nr. 6043224 | EAN 4012196050536
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Farbe
zink
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
Bogen 90°, horizontal, für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | Mitgelieferter Verbinder |
| Dimension | 60x200 |
| Farbe | zink |
| Funktionserhalt | ja |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 200 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Breite
Oberfläche
Farbe
Werkstoff
Art.Nr.
RB 90 610 FS
100 mm
bandverzinkt
zink
Stahl
6043216
RB 90 620 FS
200 mm
bandverzinkt
zink
Stahl
6043224
RB 90 630 FS
300 mm
bandverzinkt
Stahl
6043232
Breite
RB 90 610 FS
Art.Nr.
6043216
Breite
100 mm
Oberfläche
bandverzinkt
Farbe
zink
Werkstoff
Stahl
RB 90 620 FS
Art.Nr.
6043224
Farbe
zink
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
200 mm
RB 90 630 FS
Art.Nr.
6043232
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
300 mm
