90°-Bogen 60 A4
Art.Nr. 6036660 | EAN 4012197337049
Art.Nr. / Typ
Breite
Oberfläche
blank, nachbehandelt
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4571
kl. VKE: 1 Stück
1Stück
Beschreibung

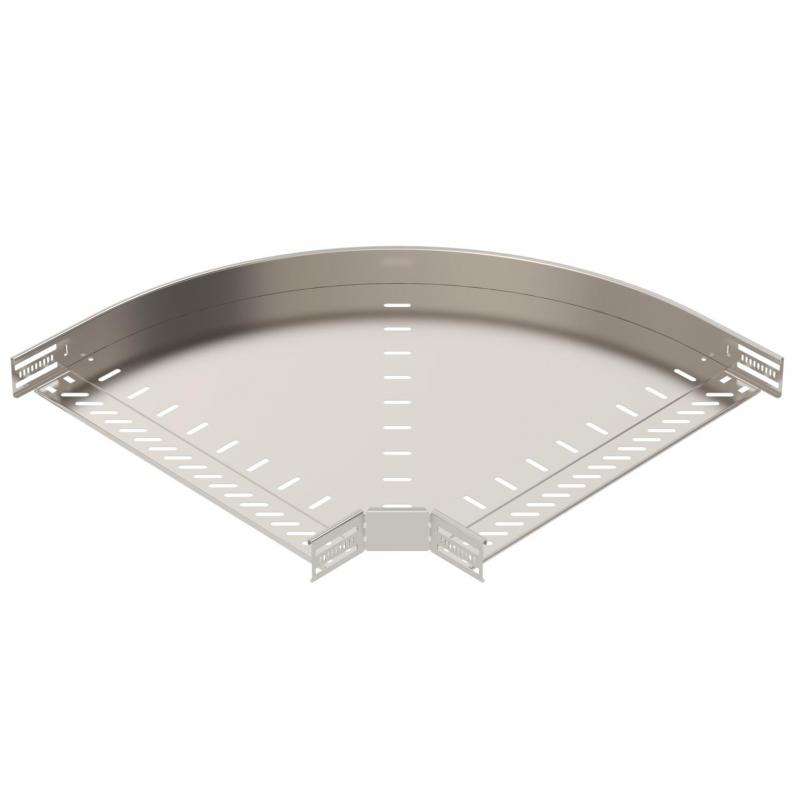

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| Dimension | 60x500 |
| Empfohlene Anzahl Schrauben | 16 St. |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | blank, nachbehandelt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4571 |

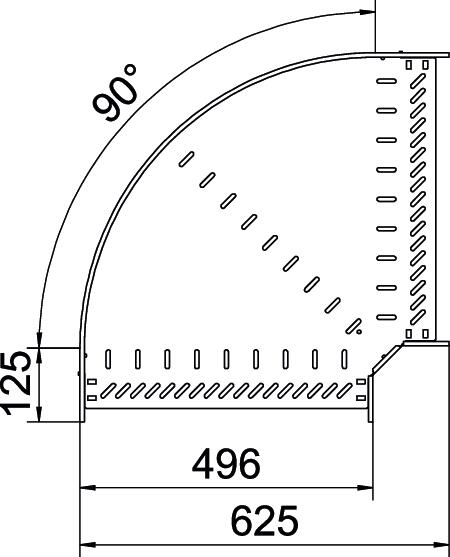

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 500 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Farbe
Werkstoff
Art.Nr.
RB 90 610 A4
100 mm
blank, nachbehandelt
edelstahl
Edelstahl, rostfrei 1.4571
6036650
RB 90 615 A4
150 mm
blank, nachbehandelt
edelstahl
Edelstahl, rostfrei 1.4571
6036652
RB 90 620 A4
200 mm
blank, nachbehandelt
edelstahl
Edelstahl, rostfrei 1.4571
6036654
RB 90 630 A4
300 mm
blank, nachbehandelt
edelstahl
Edelstahl, rostfrei 1.4571
6036656
RB 90 640 A4
400 mm
blank, nachbehandelt
edelstahl
Edelstahl, rostfrei 1.4571
6036658
RB 90 650 A4
500 mm
blank, nachbehandelt
edelstahl
Edelstahl, rostfrei 1.4571
6036660
RB 90 660 A4
600 mm
blank, nachbehandelt
edelstahl
Edelstahl, rostfrei 1.4571
6036662
