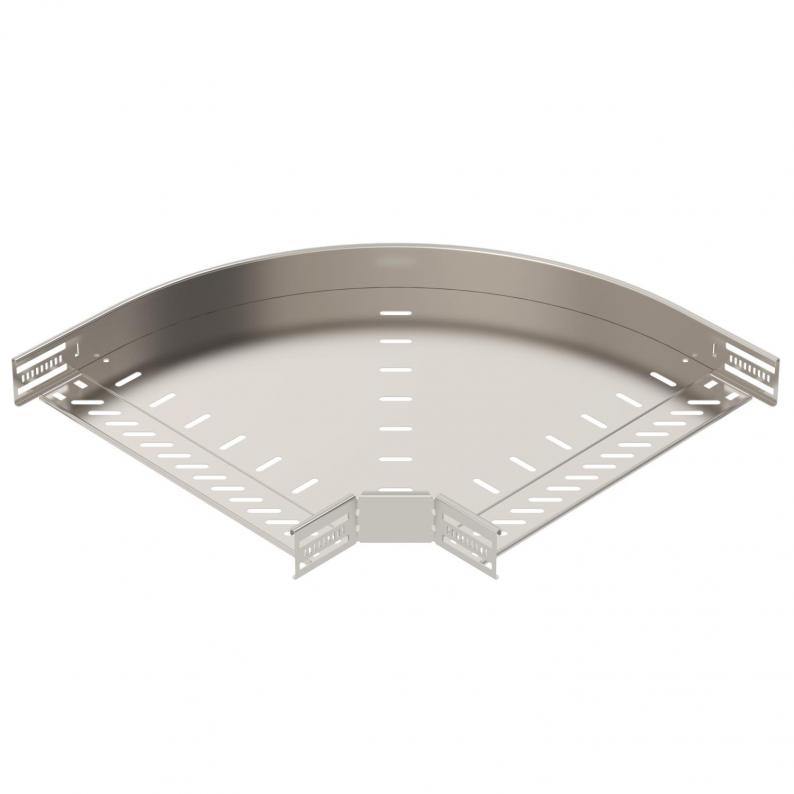

90°-Bogen 60 A2
Art.Nr. 6036628 | EAN 4012197344061
Art.Nr. / Typ
Breite
Farbe
edelstahl
Werkstoff
Edelstahl, rostfrei 1.4301
Oberfläche
blank, nachbehandelt
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| Dimension | 60x400 |
| Empfohlene Anzahl Schrauben | 14 St. |
| Farbe | edelstahl |
| Funktionserhalt | ja |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | blank, nachbehandelt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

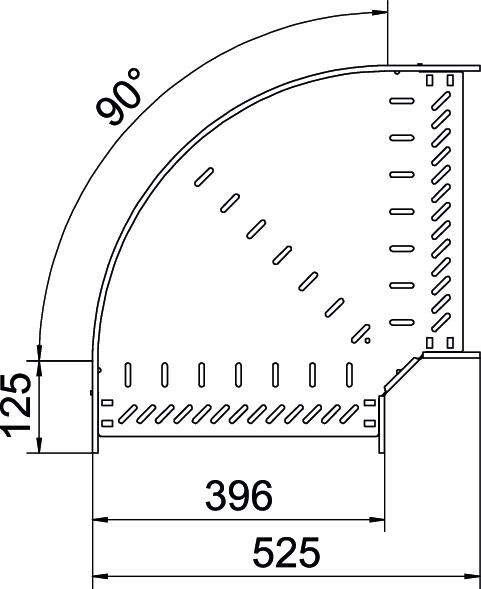

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 400 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
Werkstoff
Oberfläche
Art.Nr.
RB 90 610 A2
edelstahl
100 mm
Edelstahl, rostfrei 1.4301
blank, nachbehandelt
6036620
RB 90 620 A2
edelstahl
200 mm
Edelstahl, rostfrei 1.4301
blank, nachbehandelt
6036624
RB 90 630 A2
edelstahl
300 mm
Edelstahl, rostfrei 1.4301
blank, nachbehandelt
6036626
RB 90 640 A2
edelstahl
400 mm
Edelstahl, rostfrei 1.4301
blank, nachbehandelt
6036628
RB 90 650 A2
edelstahl
500 mm
Edelstahl, rostfrei 1.4301
blank, nachbehandelt
6036630
RB 90 660 A2
edelstahl
600 mm
Edelstahl, rostfrei 1.4301
blank, nachbehandelt
6036632
