90°-Bogen 35 FT
Art.Nr. 6036514 | EAN 4012197344405
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 35 mm. Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| Dimension | 35x300 |
| Empfohlene Anzahl Schrauben | 10 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

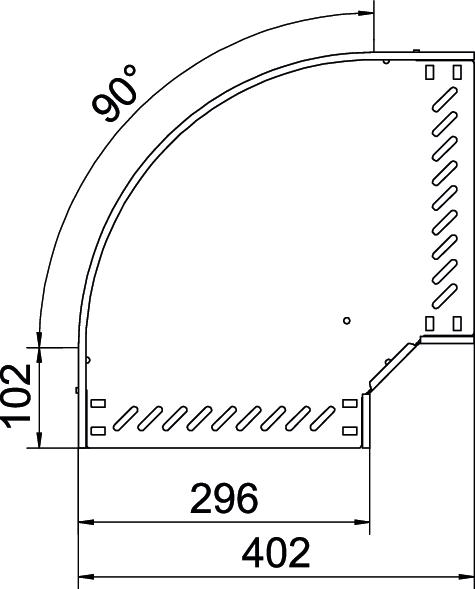

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 35 mm |
| Maß B | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Farbe
Werkstoff
Breite
Art.Nr.
RB 90 310 FT
tauchfeuerverzinkt
zink
Stahl
100 mm
6036510
RB 90 320 FT
tauchfeuerverzinkt
zink
Stahl
200 mm
6036512
RB 90 330 FT
tauchfeuerverzinkt
zink
Stahl
300 mm
6036514
Breite
RB 90 310 FT
Art.Nr.
6036510
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Werkstoff
Stahl
Breite
100 mm
RB 90 320 FT
Art.Nr.
6036512
Oberfläche
tauchfeuerverzinkt
Breite
200 mm
Farbe
zink
Werkstoff
Stahl
RB 90 330 FT
Art.Nr.
6036514
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Breite
300 mm
Werkstoff
Stahl
