90°-Bogen 35 FT
Art.Nr. 6036512 | EAN 4012197344375
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Farbe
zink
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung

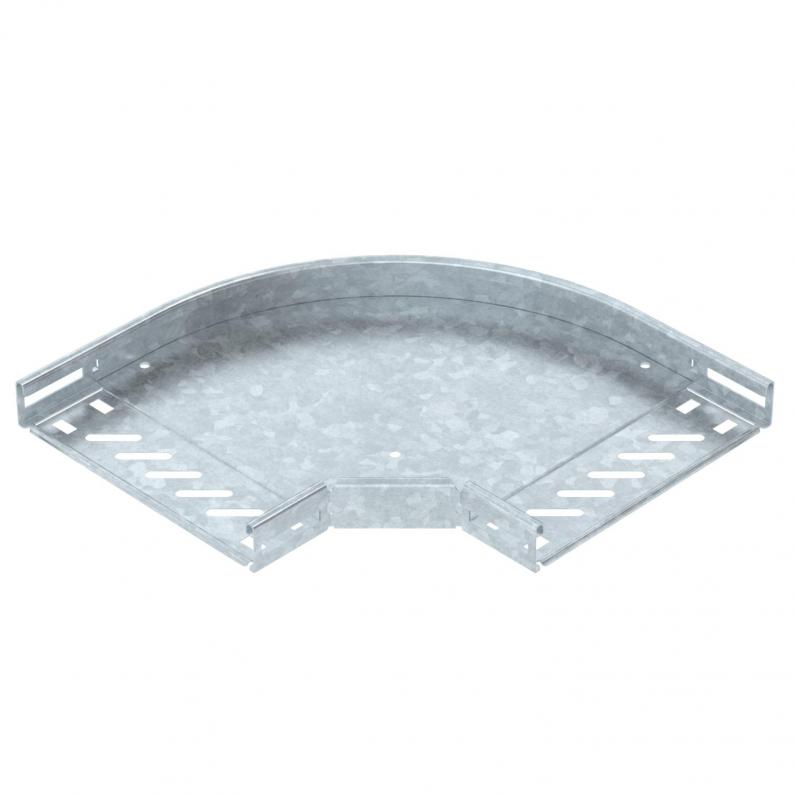

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 35 mm. Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| Dimension | 35x200 |
| Empfohlene Anzahl Schrauben | 8 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

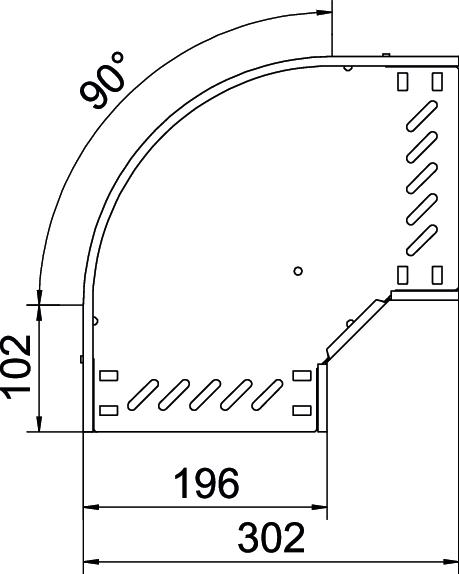

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 35 mm |
| Maß B | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Farbe
Breite
Oberfläche
Art.Nr.
RB 90 310 FT
Stahl
zink
100 mm
tauchfeuerverzinkt
6036510
RB 90 320 FT
Stahl
zink
200 mm
tauchfeuerverzinkt
6036512
RB 90 330 FT
Stahl
zink
300 mm
tauchfeuerverzinkt
6036514
Breite
RB 90 310 FT
Art.Nr.
6036510
Werkstoff
Stahl
Farbe
zink
Breite
100 mm
Oberfläche
tauchfeuerverzinkt
RB 90 320 FT
Art.Nr.
6036512
Oberfläche
tauchfeuerverzinkt
Breite
200 mm
Werkstoff
Stahl
Farbe
zink
RB 90 330 FT
Art.Nr.
6036514
Farbe
zink
Werkstoff
Stahl
Breite
300 mm
Oberfläche
tauchfeuerverzinkt
