45°-Bogen Magic 110 FT
45°-Bogen Magic 110 FT
Art.Nr. 6041780 | EAN 4012195880264
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung

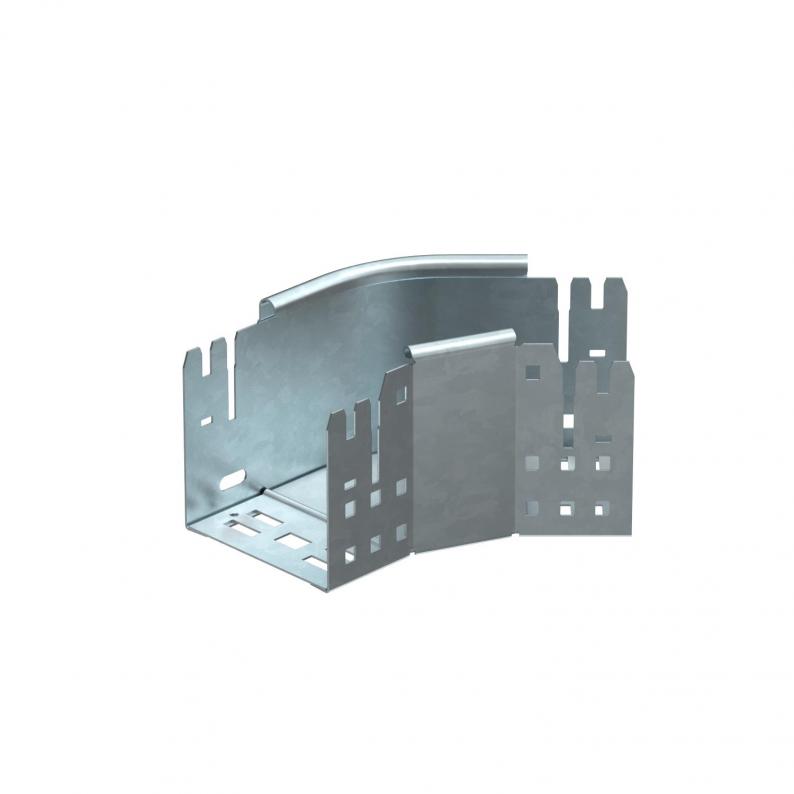

Bogen 45° mit Schnellverbindungs-System. Für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 1,25 mm |
| Dimension | 110x100 |
| Funktionserhalt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 100 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Werkstoff
Breite
Oberfläche
Farbe
Art.Nr.
RBM 45 110 FT
Stahl
100 mm
tauchfeuerverzinkt
6041780
RBM 45 115 FT
Stahl
150 mm
tauchfeuerverzinkt
6041781
RBM 45 130 FT
Stahl
300 mm
tauchfeuerverzinkt
zink
6041784
RBM 45 140 FT
Stahl
400 mm
tauchfeuerverzinkt
6041786
RBM 45 160 FT
Stahl
600 mm
tauchfeuerverzinkt
6041790
Breite
RBM 45 110 FT
Art.Nr.
6041780
Werkstoff
Stahl
Breite
100 mm
Oberfläche
tauchfeuerverzinkt
RBM 45 115 FT
Art.Nr.
6041781
Werkstoff
Stahl
Breite
150 mm
Oberfläche
tauchfeuerverzinkt
RBM 45 130 FT
Art.Nr.
6041784
Breite
300 mm
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
RBM 45 140 FT
Art.Nr.
6041786
Breite
400 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
RBM 45 160 FT
Art.Nr.
6041790
Oberfläche
tauchfeuerverzinkt
Breite
600 mm
Werkstoff
Stahl
