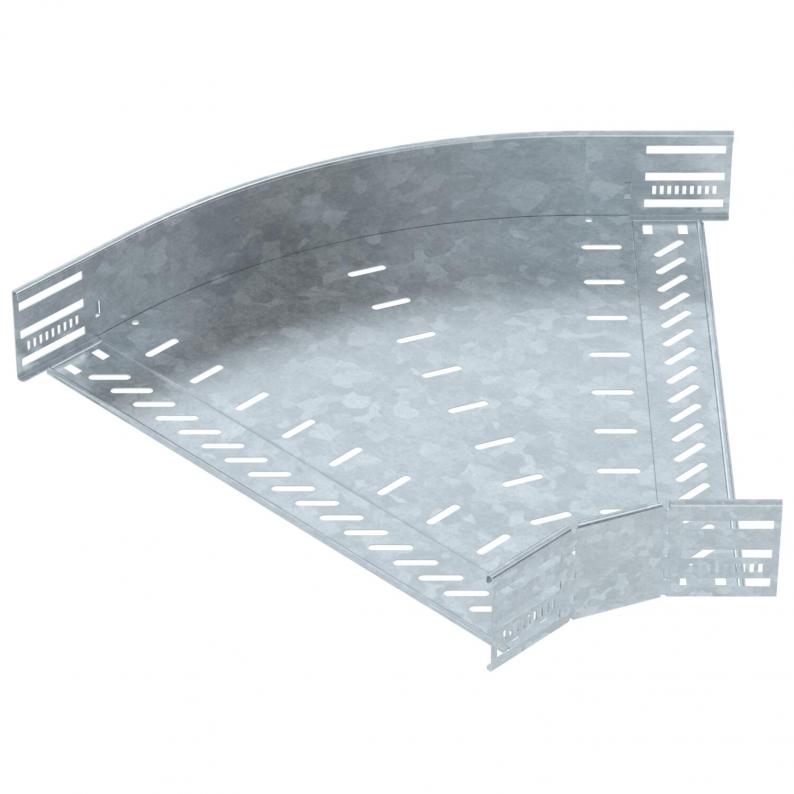

45°-Bogen 85 FT
Art.Nr. 6036238 | EAN 4012197346157
Art.Nr. / Typ
Breite
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| Dimension | 85x500 |
| Empfohlene Anzahl Schrauben | 20 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

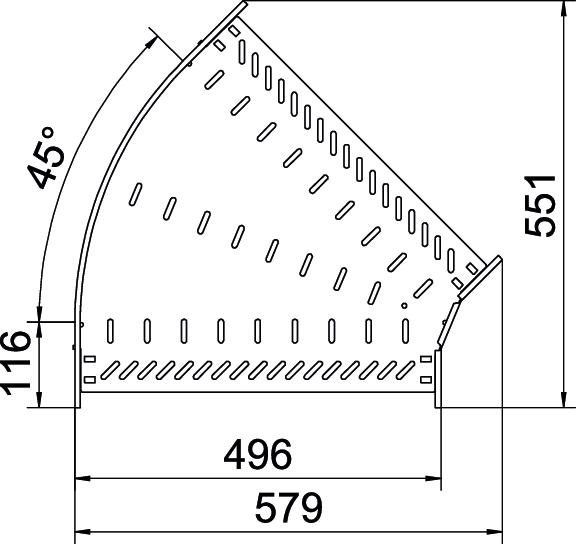

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 500 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
Oberfläche
Werkstoff
Art.Nr.
RB 45 810 FT
zink
100 mm
tauchfeuerverzinkt
Stahl
6036230
RB 45 820 FT
zink
200 mm
tauchfeuerverzinkt
Stahl
6036232
RB 45 830 FT
zink
300 mm
tauchfeuerverzinkt
Stahl
6036234
RB 45 840 FT
zink
400 mm
tauchfeuerverzinkt
Stahl
6036236
RB 45 850 FT
zink
500 mm
tauchfeuerverzinkt
Stahl
6036238
RB 45 860 FT
zink
600 mm
tauchfeuerverzinkt
Stahl
6036240
Breite
RB 45 810 FT
Art.Nr.
6036230
Farbe
zink
Breite
100 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
RB 45 820 FT
Art.Nr.
6036232
Farbe
zink
Werkstoff
Stahl
Breite
200 mm
Oberfläche
tauchfeuerverzinkt
RB 45 830 FT
Art.Nr.
6036234
Farbe
zink
Breite
300 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
RB 45 840 FT
Art.Nr.
6036236
Breite
400 mm
Werkstoff
Stahl
Farbe
zink
Oberfläche
tauchfeuerverzinkt
RB 45 850 FT
Art.Nr.
6036238
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Breite
500 mm
Werkstoff
Stahl
RB 45 860 FT
Art.Nr.
6036240
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Werkstoff
Stahl
Breite
600 mm
