45°-Bogen 35 FT

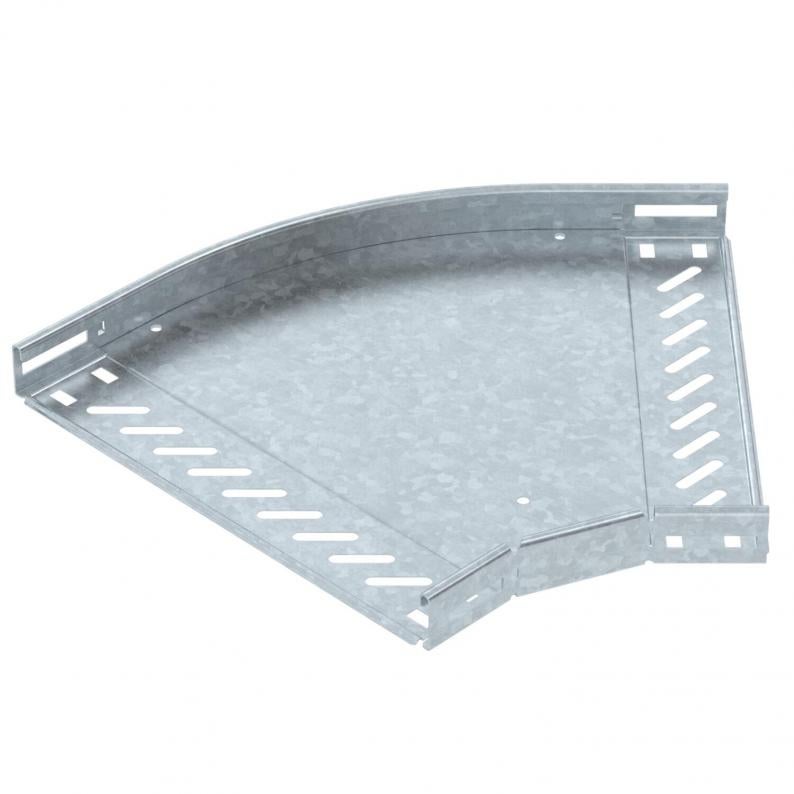

45°-Bogen 35 FT

Typ RB 45 330 FT
|
Art.Nr. 6036014
|
EAN 4012197345792
Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite

kl. VKE: 1 Stück

Stück

KontaktFachhändler finden

Beschreibung

45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 35 mm. Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • CO₂-Fußabdruck (PCF)

Technische Daten

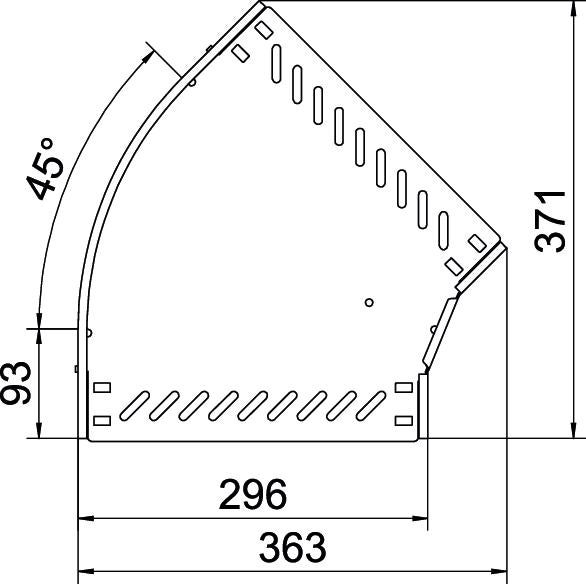

Abmessungen

Breite300 mm
Höhe35 mm
Maß B300 mm

Technische Daten

Funktionserhaltnein
Seitenlochungja
Ausführung Verbinderintegrierter Verbinder
Weitspann-Ausführungnein
Rostfreier Stahl, gebeiztnein
Blechstärke0,8 mm
Montagelochung im Bodenja
NATO Lochbildnein
Materialstärke Bodenblech0,8 mm
Abbiegung (Winkel)45°
Richtungsänderunghorizontal
BauformBogen starr
Holmstärke1,25 mm
Temperatureinsatzbereich min.-20 °C
Temperatureinsatzbereich max.120 °C
Dimension35x300
Oberflächetauchfeuerverzinkt
WerkstoffStahl
Farbezink
Art des Verbinders Kabeltragsystemgeschraubt
Empfohlene Anzahl Schrauben10 St.

Umweltdaten

2,7228 kg CO2e / 1 StückCO2 Fußabdruck (GWP) Cradle-to-Gate
CO2 Fußabdruck (GWP) Cradle-to-Gate2,7228 kg CO2e / 1 Stück

Zubehör

Systemzubehör
Montagezubehör

Art.Nr. 6036456

Deckel Bogen 45° DD
Typ
RBD 45 300 DD

kl. VKE: 1 Stück

Stück

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)

Ausführungen

Breite
RB 45 310 FT
Art.Nr.
6036010
Breite
100
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
RB 45 320 FT
Art.Nr.
6036012
Breite
200
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
RB 45 330 FT
Art.Nr.
6036014
Breite
300
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
