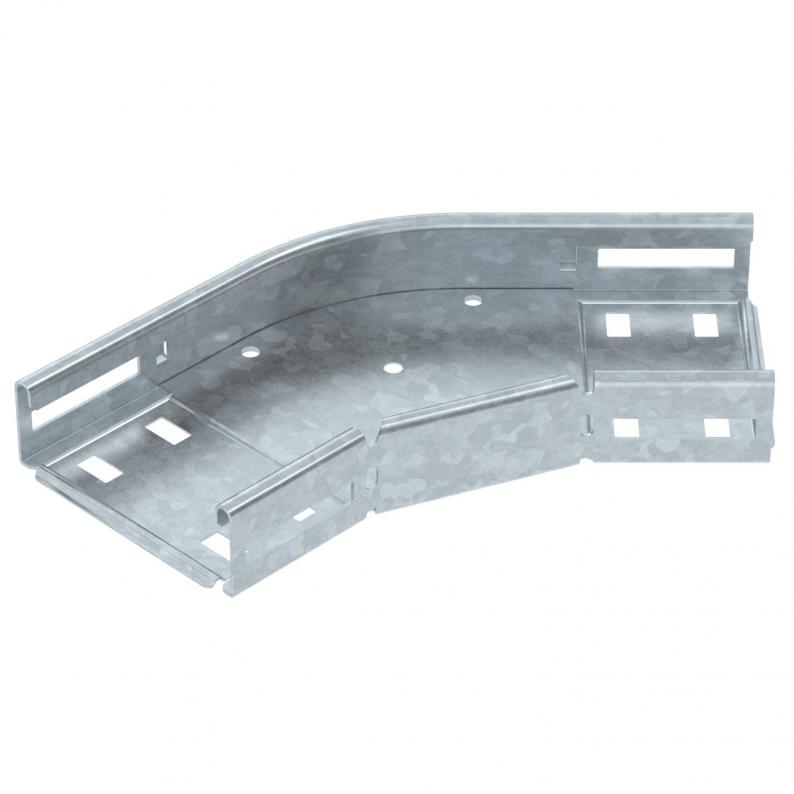

45°-Bogen 35 FT
Typ RB 45 310 FT
|Art.Nr. 6036010
|EAN 4012197345730
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 35 mm. Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 35 mm |
| Maß B | 100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 0,8 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 0,8 mm |
| Abbiegung (Winkel) | 45° |
| Richtungsänderung | horizontal |
| Bauform | Bogen starr |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 120 °C |
| Dimension | 35x100 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt |
| Empfohlene Anzahl Schrauben | 6 St. |
Umweltdaten
1,2162 kg CO2e / 1 StückCO2 Fußabdruck (GWP) Cradle-to-Gate
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,2162 kg CO2e / 1 Stück |
|---|
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RB 45 310 FT
100
tauchfeuerverzinkt
Stahl
zink
6036010
RB 45 320 FT
200
tauchfeuerverzinkt
Stahl
zink
6036012
RB 45 330 FT
300
tauchfeuerverzinkt
Stahl
zink
6036014
