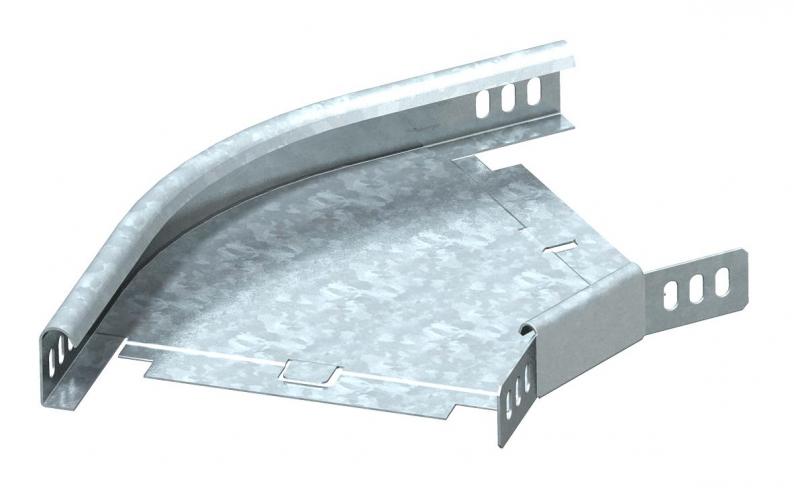

45°-Bogen 35 FS
Typ RB 45 320 FS
|Art.Nr. 6043712
|EAN 4012196052097
Art.Nr. / Typ
6043712 / RB 45 320 FS
Oberfläche
bandverzinkt
Werkstoff
Stahl
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Bogen 45°, horizontal, für alle Kabelrinnentypen mit der Seitenhöhe 35 mm.
Der Winkelverbinder WKV 35 ist für 90°-Bögen vorgesehen und wird vor Ort auf 45° angepasst. Das Formteil wird in unmontiertem Zustand geliefert.
Inklusive anteiligem Befestigungsmaterial.
Technische Daten
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 35 mm |
| Maß B | 200 mm |
| Maß R | 50 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | Mitgelieferter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 45° |
| Richtungsänderung | horizontal |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 120 °C |
| Dimension | 35x200 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Art des Verbinders Kabeltragsystem | geschraubt |
