Trennbügel für Deckenmontage
Typ BSKD-B0511
|Art.Nr. 7215356
|EAN 4012196896356
Art.Nr. / Typ
Maß A
Maß
B
Maß H
Maß b
Maß h
kl. VKE: 25 Stück
25Stück
Stück
Beschreibung
Trennbügel als Installationshilfe bei Deckenmontage des Brandschutzkanals PYROLINE® Con D BSK, Typ BSK 090511 und Typ BSK 120511. Montage des Bügels direkt an den Befestigungsdübeln des Brandschutzkanals.
Technische Daten

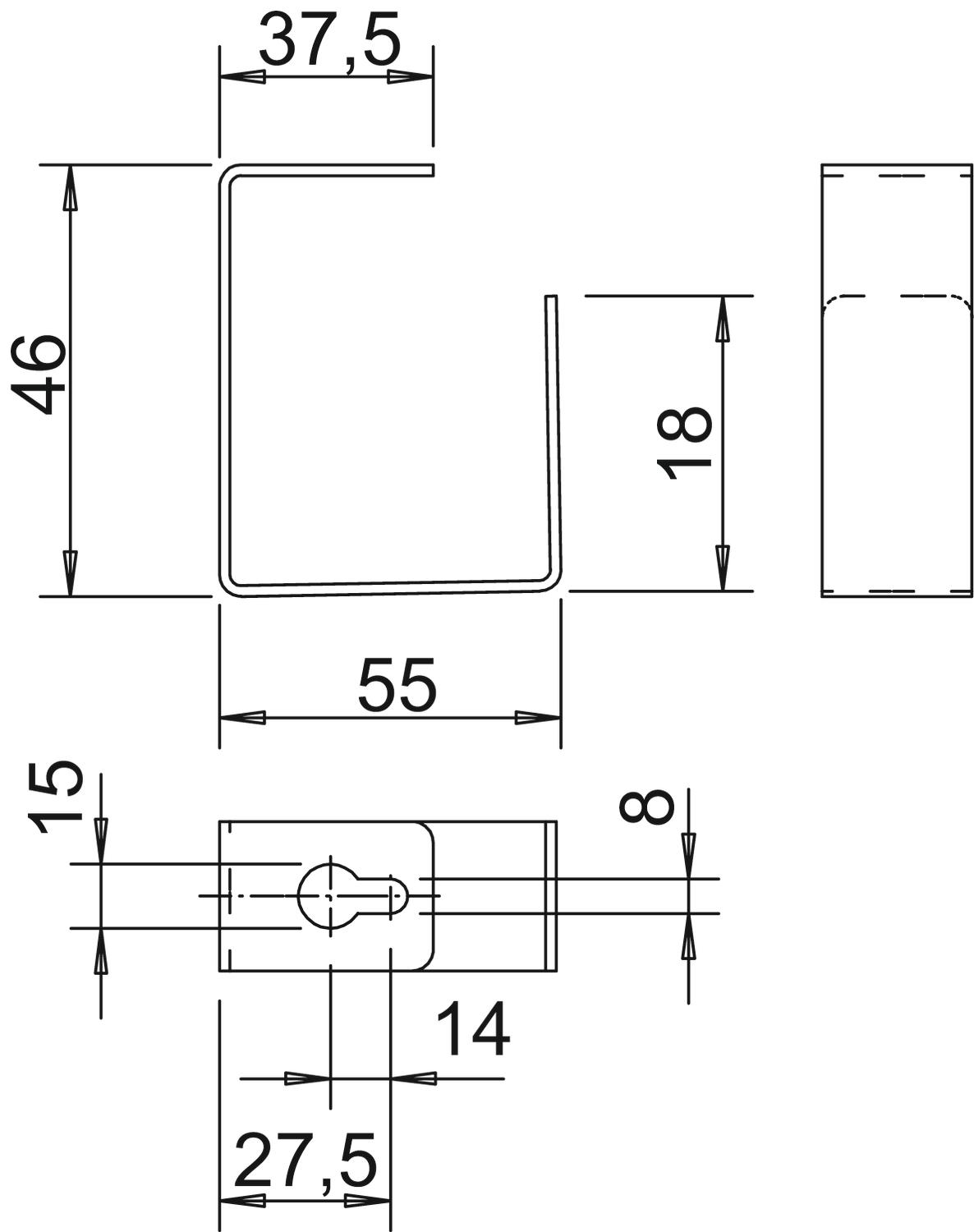

Abmessungen
| Maß A | 27,5 mm |
|---|---|
| Maß B | 55 mm |
| Maß H | 46 mm |
| Maß b | 37,5 mm |
| Maß h | 18 mm |
Technische Daten
| Kanalhöhe innen | 50 mm |
|---|---|
| Kanalbreite innen | 110 mm |
| Befestigungsart | schraubbar |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1901 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Maß A
Maß B
Maß H
Maß b
Maß h
Art.Nr.
BSKD-B1021
52,5
105
101
62,5
69
7215371
BSKD-B0511
27,5
55
46
37,5
18
7215356
BSKD-B0521
52,5
105
46
62,5
18
7215362
Maß A
Maß
B
Maß H
Maß b
Maß h
BSKD-B1021
Art.Nr.
7215371
Maß A
52,5
Maß
B
105
Maß H
101
Maß b
62,5
Maß h
69
BSKD-B0511
Art.Nr.
7215356
Maß A
27,5
Maß
B
55
Maß H
46
Maß b
37,5
Maß h
18
BSKD-B0521
Art.Nr.
7215362
Maß A
52,5
Maß
B
105
Maß H
46
Maß b
62,5
Maß h
18
