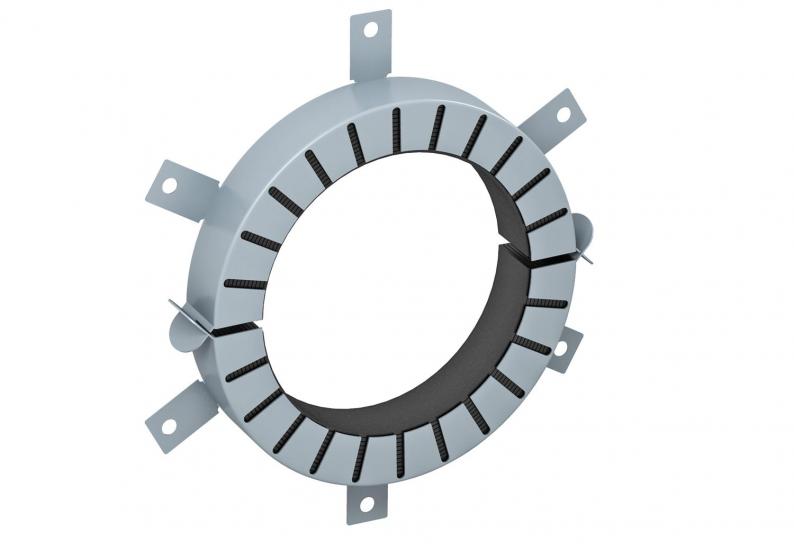

Rohrmanschette mit 6 Befestigungslaschen
Typ TCX-160
|Art.Nr. 7202210
|EAN 4012195856719
Art.Nr. / Typ
für Rohrdurchmesser min.
für Rohrdurchmesser max.
Maß d
Maß D min.
Maß h
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Rohrmanschette für brennbare Rohre.
Im Stahlblechgehäuse eingefasste Brandschutzeinlagen drücken im Brandfall die abbrennenden thermoplastischen Rohre mit sehr hohem Blähdruck zu. Anwendung im Innenbereich. Befestigung mit Dübeln oder Gewindestangen M8.
Im Stahlblechgehäuse eingefasste Brandschutzeinlagen drücken im Brandfall die abbrennenden thermoplastischen Rohre mit sehr hohem Blähdruck zu. Anwendung im Innenbereich. Befestigung mit Dübeln oder Gewindestangen M8.
Technische Daten
Abmessungen
| Länge | 220 mm |
|---|---|
| Breite | 220 mm |
| Höhe | 40 mm |
| Maß d | 164 mm |
| Maß D min. | 220 mm |
| Maß h | 40 mm |
Technische Daten
| für Rohrdurchmesser min. | 160 mm |
|---|---|
| für Rohrdurchmesser max. | 162 mm |
| Zubehör erforderlich | ja |
| Dimension | Ø160mm |
| Werkstoff | Intumeszierender Baustoff |
| Farbe | grau |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
für Rohrdurchmesser min.
für Rohrdurchmesser max.
Maß d
Maß D min.
Maß h
Art.Nr.
TCX-140
140
142
144
200
40
7202209
TCX-160
160
162
164
220
40
7202210
für Rohrdurchmesser min.
für Rohrdurchmesser max.
Maß d
Maß D min.
TCX-140
Art.Nr.
7202209
für Rohrdurchmesser min.
140
für Rohrdurchmesser max.
142
Maß d
144
Maß D min.
200
Maß h
40
TCX-160
Art.Nr.
7202210
für Rohrdurchmesser min.
160
für Rohrdurchmesser max.
162
Maß d
164
Maß D min.
220
Maß h
40
