Deckel für 90°-Bogen Magic A4
Typ DFBM 90 100 A4
|Art.Nr. 7138590
|EAN 4012195929338
Art.Nr. / Typ
Breite
Blechstärke
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

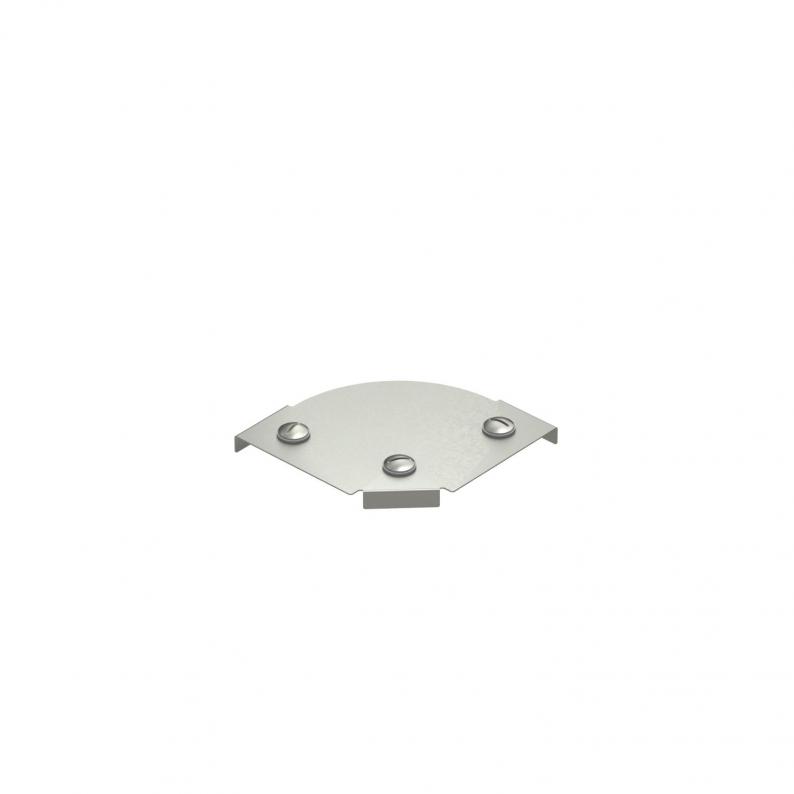

Deckel für 90° Bogen mit vormontierten Drehriegeln.
Der Deckel kann bei Formteilen in allen Seitenhöhen eingesetzt werden.
Technische Daten
Abmessungen
| Breite | 100 mm |
|---|---|
| Maß B | 100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,25 mm |
| Abbiegung (Winkel) | 90° |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Scharnierend | nein |
| Richtungsänderung | horizontal |
| Befestigungsart | Drehriegel |
| Dimension | B=100mm |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Blechstärke
Art.Nr.
DFBM 90 100 A4
100
1,25
7138590
DFBM 90 200 A4
200
1,25
7138594
DFBM 90 300 A4
300
1,25
7138596
DFBM 90 400 A4
400
1,25
7138598
Breite
DFBM 90 100 A4
Art.Nr.
7138590
Breite
100
Blechstärke
1,25
DFBM 90 200 A4
Art.Nr.
7138594
Breite
200
Blechstärke
1,25
DFBM 90 300 A4
Art.Nr.
7138596
Breite
300
Blechstärke
1,25
DFBM 90 400 A4
Art.Nr.
7138598
Breite
400
Blechstärke
1,25
