90°-Bogen 60 A2
Typ RB 90 630 A2
|Art.Nr. 7134138
|EAN 4012196820993
Art.Nr. / Typ
Breite
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

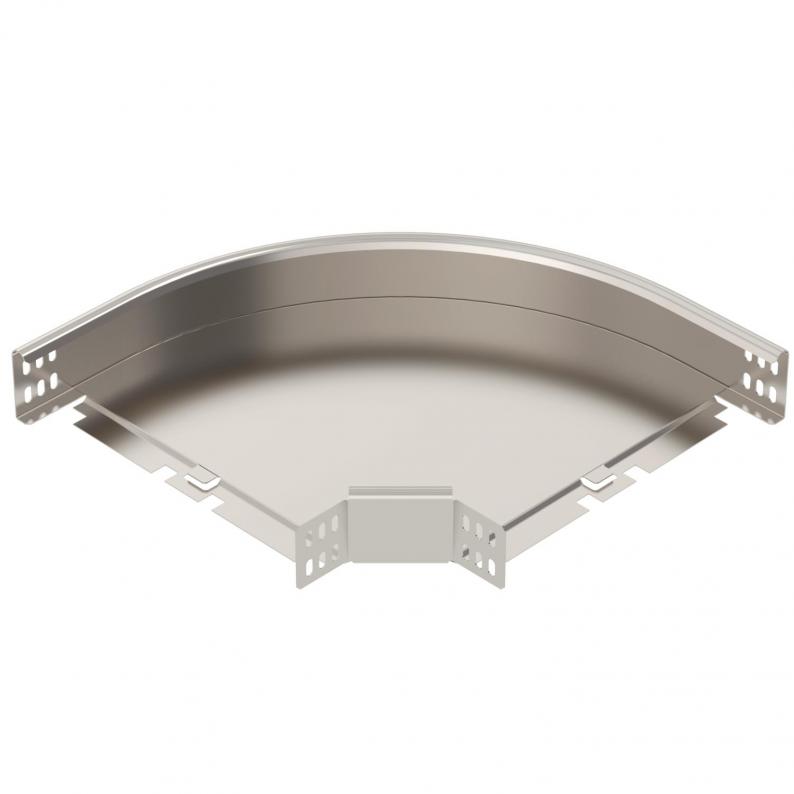

Bogen 90°, horizontal, für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Die Breite 100 mm ist in eckiger Ausführung und entspricht nicht der Abbildung.
Die Breite 100 mm ist in eckiger Ausführung und entspricht nicht der Abbildung.
Das Formteil wird in unmontiertem Zustand geliefert.
Inklusive anteiligem Befestigungsmaterial.
Technische Daten

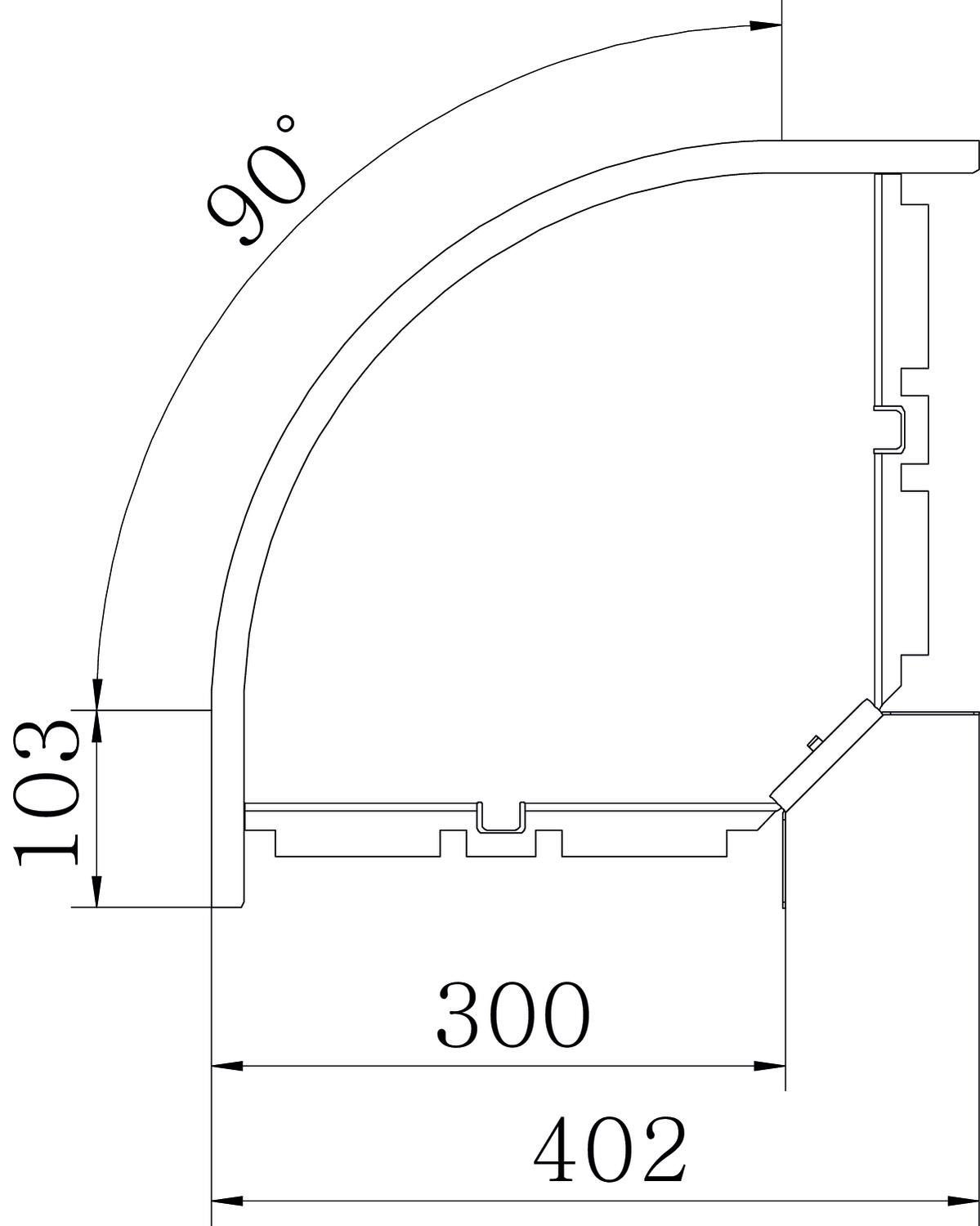

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 300 mm |
| Maß R | 50 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | Mitgelieferter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | horizontal |
| Dimension | 60x300 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Art des Verbinders Kabeltragsystem | geschraubt |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Art.Nr.
RB 90 610 A2
100
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
7134122
RB 90 630 A2
300
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
7134138
Breite
RB 90 610 A2
Art.Nr.
7134122
Breite
100
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
RB 90 630 A2
Art.Nr.
7134138
Breite
300
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
