90°-Vertikalbogen, steigend FT
Typ RBV 130 S FT
|Art.Nr. 7007319
|EAN 4012195863618
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

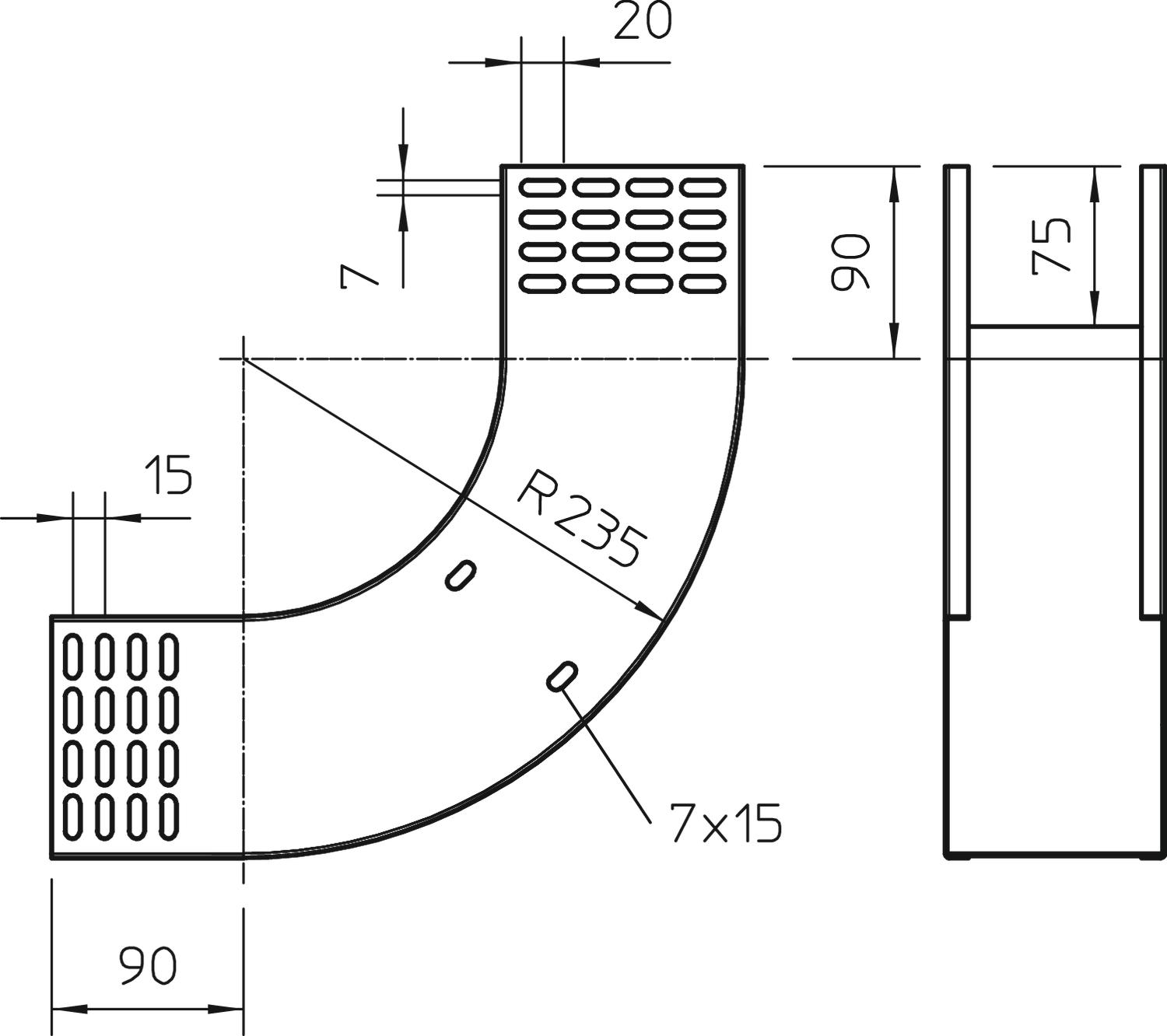

Vertikalbogen 90° in steigender Ausführung für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.
Der Vertikalbogen wird über das Ende der Kabelrinne geschoben und verschraubt.
Befestigungsmaterialien sind separat zu bestellen.
Technische Daten
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 300 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | vertikal steigend |
| Dimension | 110x300 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,9975 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RBV 130 S FT
300
tauchfeuerverzinkt
Stahl
zink
7007319
RBV 150 S FT
500
tauchfeuerverzinkt
Stahl
zink
7007327
RBV 160 S FT
600
tauchfeuerverzinkt
Stahl
zink
7007334
RBV 110 S FT
100
tauchfeuerverzinkt
Stahl
zink
7007398
RBV 120 S FT
200
tauchfeuerverzinkt
Stahl
zink
7007400
RBV 140 S FT
400
tauchfeuerverzinkt
Stahl
zink
7007404
