Wandausleger AW 80
Typ AW 80 81 FT
|Art.Nr. 6417884
|EAN 4012196203833
Art.Nr. / Typ
Breite
F in kN
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

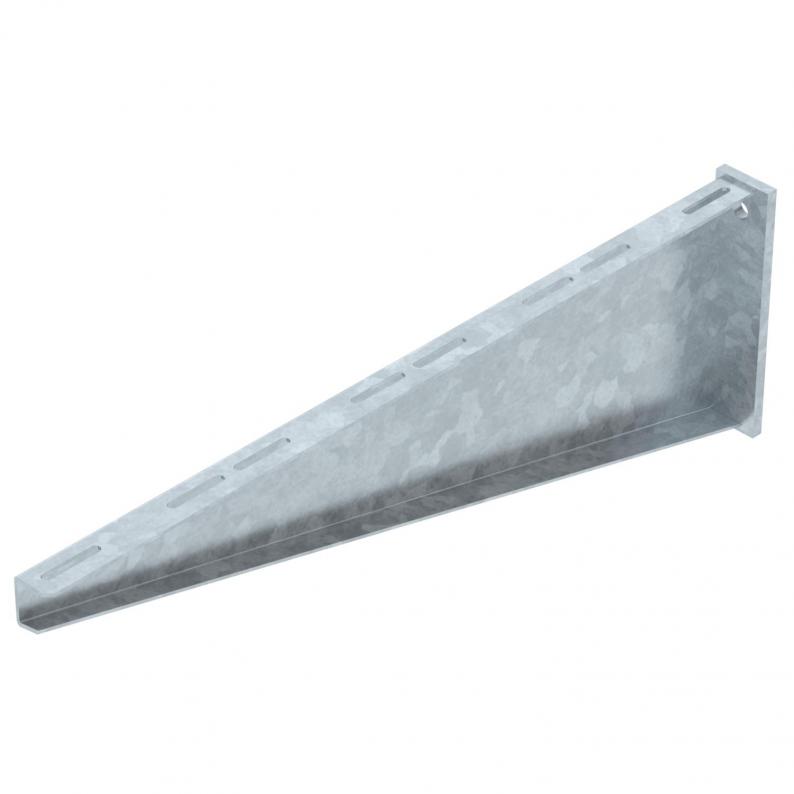

Schwerer Wandausleger mit angeschweißter Kopfplatte.
Bei der Befestigung von Kabelrinnen- und leitern mit Flachrundschrauben der Größe M6 bitte Großflächenscheibe separat bestellen (Lochung im Ausleger 9 x ...).
Technische Daten

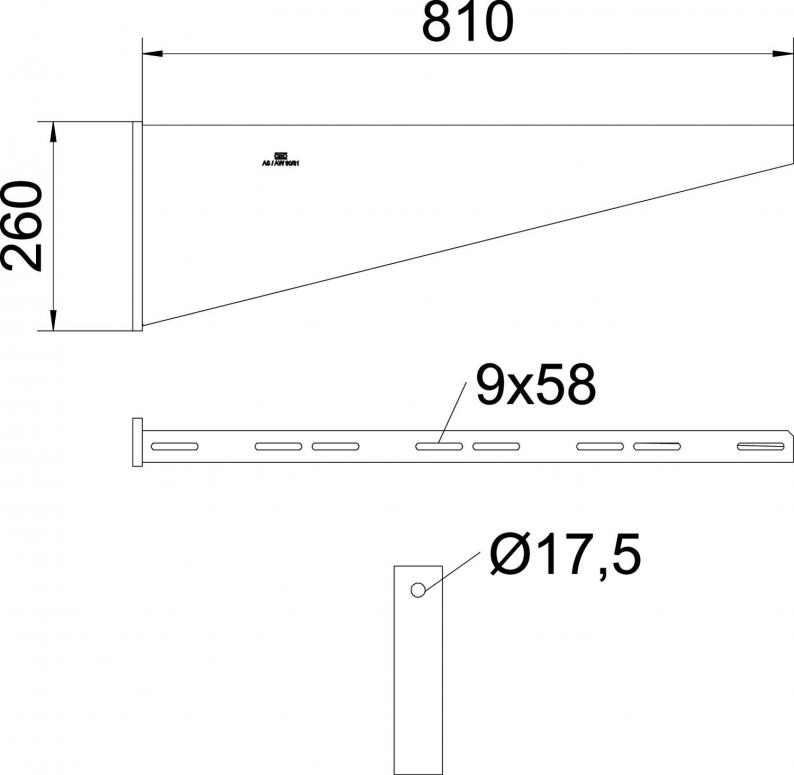

Abmessungen
| Länge | 60 mm |
|---|---|
| Breite | 810 mm |
| Höhe | 260 mm |
| Maß A | 60 mm |
| Maß B | 810 mm |
| Maß H | 260 mm |
EPD (Environmental Product Declaration)
| EPD Verified | Ja |
|---|---|
| Einheitenbasis EPD | 1 lfm. + Montagesystem |
| EPD GWP (außerhalb der Systemgrenzen) | 18.83 kg CO₂e |
| EPD GWP (Entsorgungsphase) | 1.97 kg CO₂e |
| EPD GWP (Herstellungsphase) | 81.32 kg CO₂e |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Rostfreier Stahl, gebeizt | nein |
| Winkelbereich min. | 90 mm |
| Winkelbereich max. | 90 mm |
| Lochdurchmesser | 17,5 mm |
| Ausführung | Wand- und Stielausleger |
| F in kN | 8 kN |
| Dimension | B810mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
CO2-Fußabdruck (Product Carbon Footprint)
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 15,4548 kg CO2e / 1 Stück |
|---|
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
F in kN
Art.Nr.
AW 80 21 FT
210
8
6417752
AW 80 31 FT
310
8
6417779
AW 80 41 FT
410
8
6417795
AW 80 51 FT
510
8
6417817
AW 80 61 FT
610
8
6417833
AW 80 71 FT
710
8
6417868
AW 80 81 FT
810
8
6417884
