TP-Stiel/Wand- und Stielausleger FS
Typ TPSAG 345 FS
|Art.Nr. 6366066
|EAN 4012196545292
Art.Nr. / Typ
Breite
F in kN
Farbe
zink
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

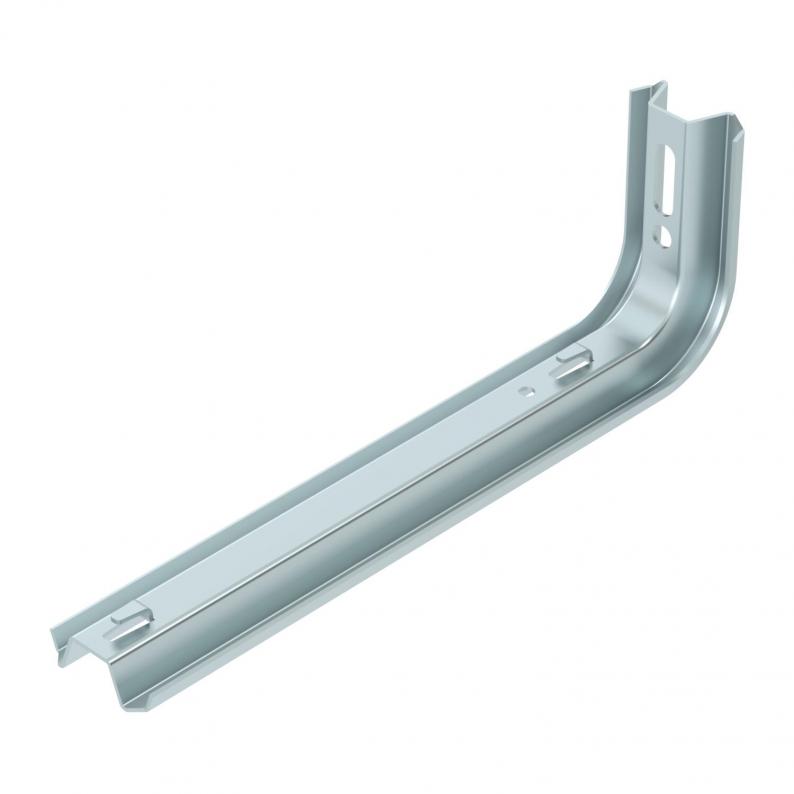

TP-Ausleger mit Klemmlaschen zur schraubenlosen Gitterrinnenbefestigung.
Wird der Ausleger direkt an der Wand befestigt oder werden die Profile gegeneinander geschraubt, so ist aus Stabilitätsgründen immer das Distanzstück Typ DS 4 einzusetzen.
Technische Daten

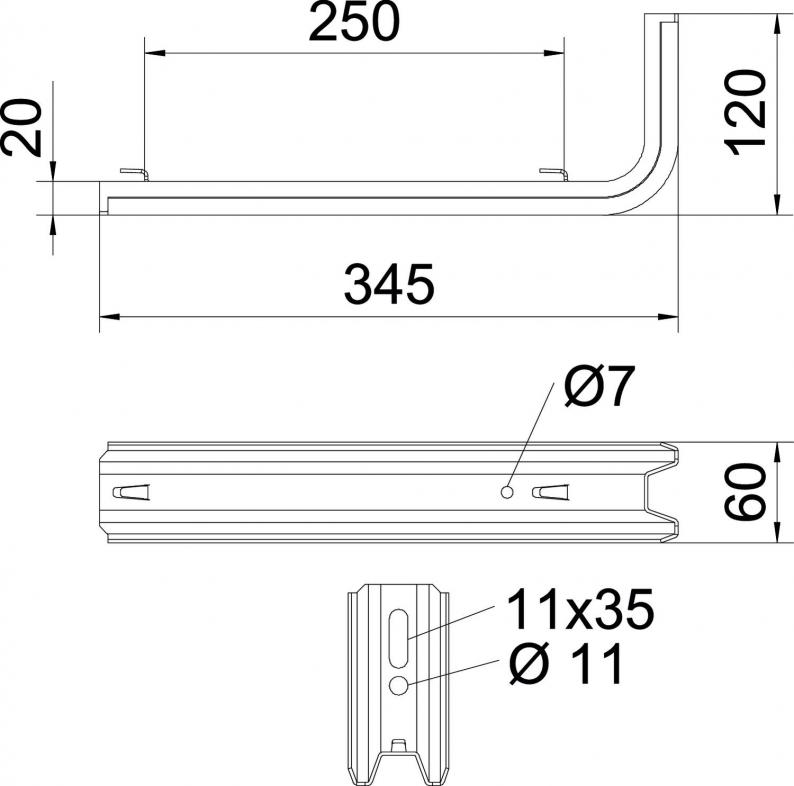

Abmessungen
| Länge | 345 mm |
|---|---|
| Breite | 60 mm |
| Höhe | 120 mm |
| Maß L | 345 mm |
| Maß B | 60 mm |
| Maß H | 120 mm |
| Maß W | 250 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Rostfreier Stahl, gebeizt | nein |
| für Breite min. | 300 |
| für Breite max. | 300 mm |
| Ausführung | Wand- und Stielausleger |
| F in kN | 0,55 kN |
| Dimension | B345mm |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,4011 kg CO2e / 1 Stück |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Stützweite in m
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
F in kN
Farbe
Art.Nr.
TPSAG 145 FS
60
1,5
zink
6366015
TPSAG 195 FS
60
1
zink
6366023
TPSAG 245 FS
60
0,9
zink
6366031
TPSAG 345 FS
60
0,55
zink
6366066
F in kN
TPSAG 145 FS
Art.Nr.
6366015
Breite
60
F in kN
1,5
Farbe
zink
TPSAG 195 FS
Art.Nr.
6366023
Breite
60
F in kN
1
Farbe
zink
TPSAG 245 FS
Art.Nr.
6366031
Breite
60
F in kN
0,9
Farbe
zink
TPSAG 345 FS
Art.Nr.
6366066
Breite
60
F in kN
0,55
Farbe
zink
