Weitspannkabelleiter WKLG 110 A4
Typ WKLG 1130 A4
|Art.Nr. 6311227
|EAN 4012195866282
Art.Nr. / Typ
Länge
Breite
Holmstärke
Funktionserhalt
nein
kl. VKE: 6 m
6m
m
Beschreibung

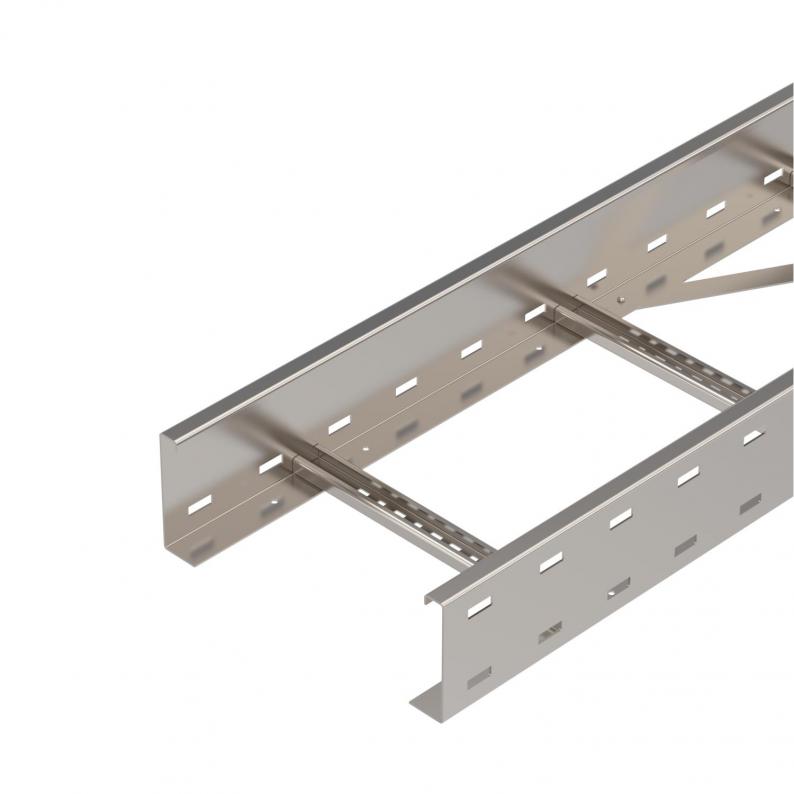

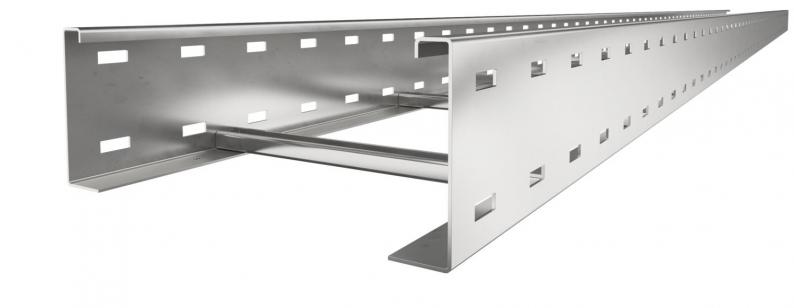

Weitspann-Kabelleiter mit gelochtem Seitenholm in 110 mm Seitenhöhe. Befestigung von Kabeln und Leitungen mit Bügelschelle Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Längsverbinder Typ WRVL 110 sind anteilig separat zu bestellen.
Technische Daten

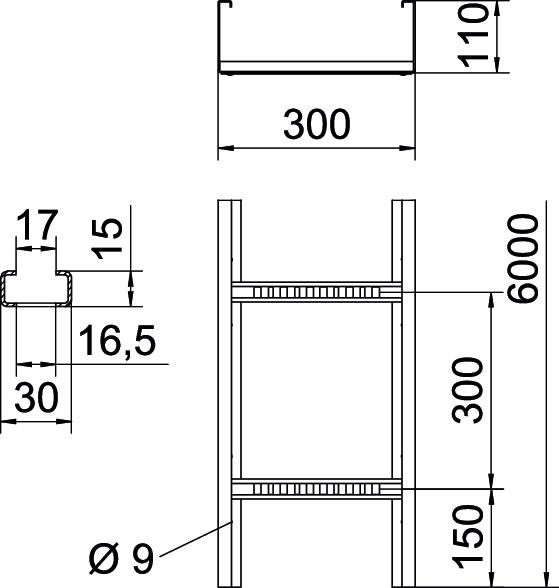

Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 300 mm |
| Höhe | 110 mm |
| Maß L | 6000 mm |
| Maß B | 300 mm |
| Schlitzmaß Sprosse | 17,00 |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | ja |
| Nutzquerschnitt | 281 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 28100 mm² |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | Profil (offen) |
| Befestigung der Sprosse | vollgenietet |
| Holmstärke | 2 mm |
| Dimension | 110x300x6000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Farbe | edelstahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 29,3575 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 3,0m | 2,3 kN/m |
|---|---|
| Stützabstand 3,5m | 1,9 kN/m |
| Stützabstand 4,0m | 1,6 kN/m |
| Stützabstand 4,5m | 1,33 kN/m |
| Stützabstand 5,0m | 1,1 kN/m |
| Stützabstand 6,0m | 0,8 kN/m |
| Stützabstand 7,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
