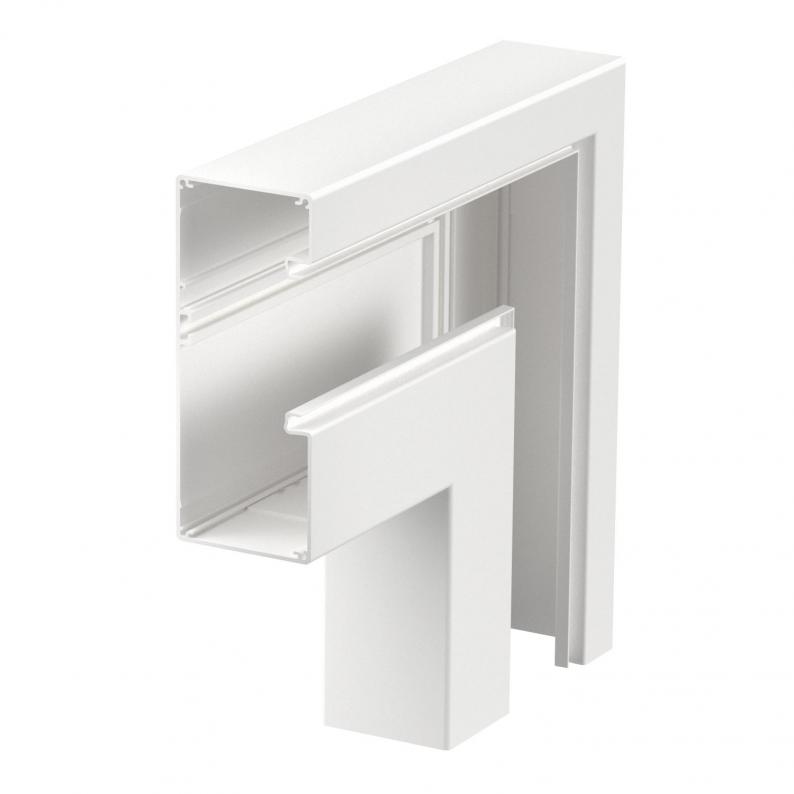

Flachwinkel, asymmetrisch, fallend, für Geräteeinbaukanal Rapid 80 Typ GA-A70170
Typ GA-AFF70170RW
|Art.Nr. 6279430
|EAN 4012195817925
Art.Nr. / Typ
Breite
Höhe
Farbe
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Flachwinkel fallend zur Richtungsänderung der Rapid 80 GA Geräteeinbaukanäle Aluminium.
Die Sichtflächen der Formteile sind foliert. Das Oberteil muss separat bestellt werden.
Technische Daten

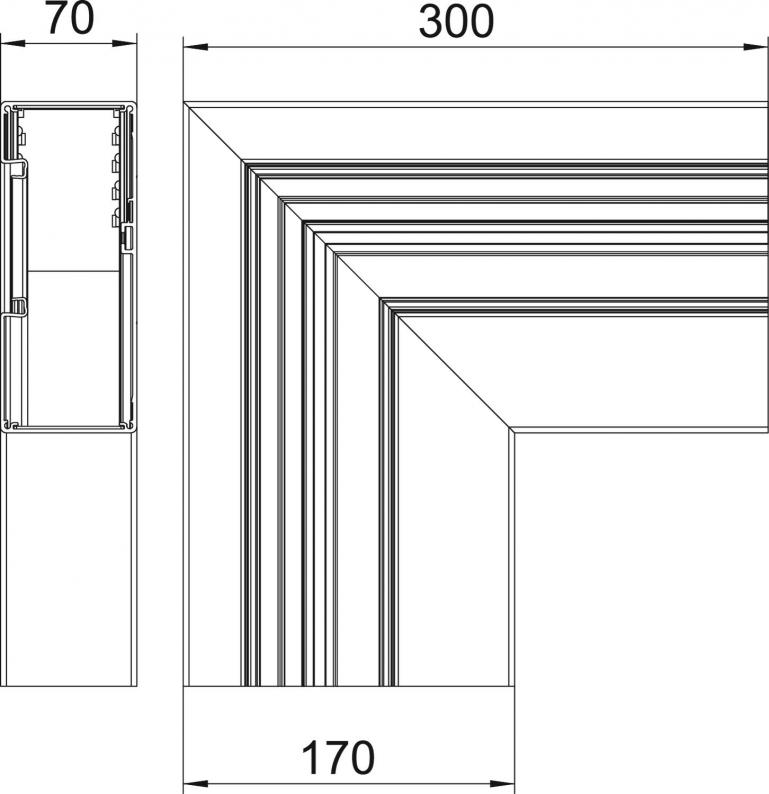

Abmessungen
| Länge | 300 mm |
|---|---|
| Breite | 170 mm |
| Höhe | 70 mm |
Technische Daten
| Montagelochung im Boden | nein |
|---|---|
| Halogenfrei | ja |
| Kabelhalteklammer | nein |
| Schutzfolie | ja |
| Kanalverbinder | nein |
| Winkelbereich min. | 90 mm |
| Schutzart | IP30 |
| Richtungsänderung | vertikal fallend |
| Symmetrisch | nein |
| Anzahl der Oberteile | 1 |
| Montageart der Oberteile | innenliegend |
| Schutzgrad IK-Code | IK10 |
| für Kanalbreite | 170 mm |
| für Kanalhöhe | 70 mm |
| Ausführung | Unterteil |
| Oberteilbreite | 76,5 mm |
| Temperatureinsatzbereich min. | -25 °C |
| Temperatureinsatzbereich max. | 60 °C |
| Dimension | 70x170x300 |
| Werkstoff | Aluminium |
| Farbe | reinweiß; RAL 9010 |
| Antibakterielle Behandlung | nein |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 22,2912 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Höhe
Farbe
Art.Nr.
GA-AFF70170RW
170
70
reinweiß; RAL 9010
6279430

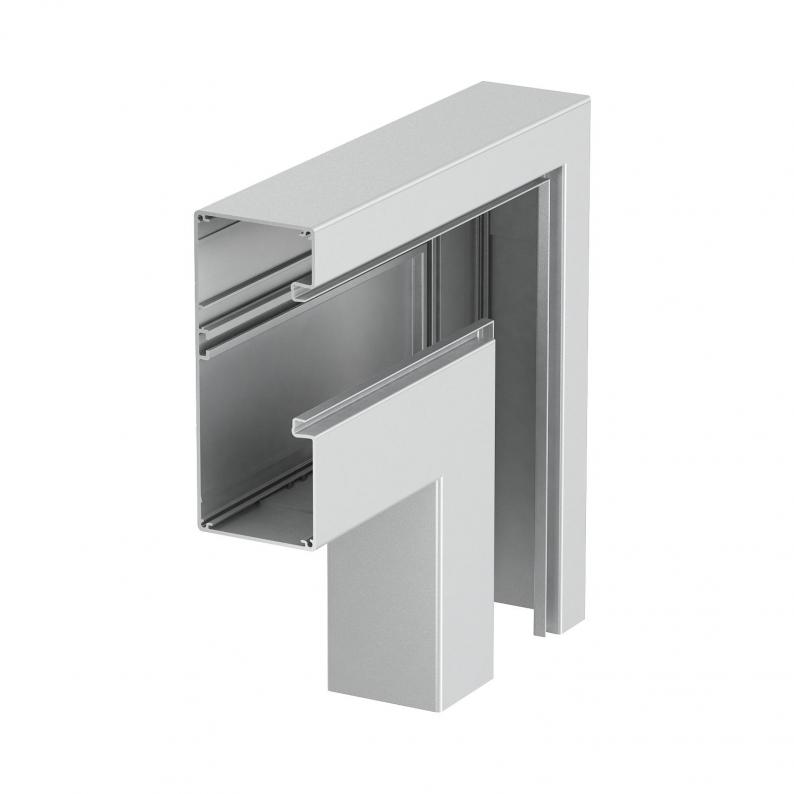

GA-AFF70170EL
170
70
aluminium
6279433
Farbe
GA-AFF70170RW
Art.Nr.
6279430
Breite
170
Höhe
70
Farbe
reinweiß; RAL 9010
GA-AFF70170EL
Art.Nr.
6279433
Breite
170
Höhe
70
Farbe
aluminium
