Flachwinkel, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GA-S70110
Typ GA-SF70110EL
|Art.Nr. 6279223
|EAN 4012195768173
Art.Nr. / Typ
Breite
Höhe
Farbe
kl. VKE: 1 translation missing
1translation missing
translation missing
Beschreibung

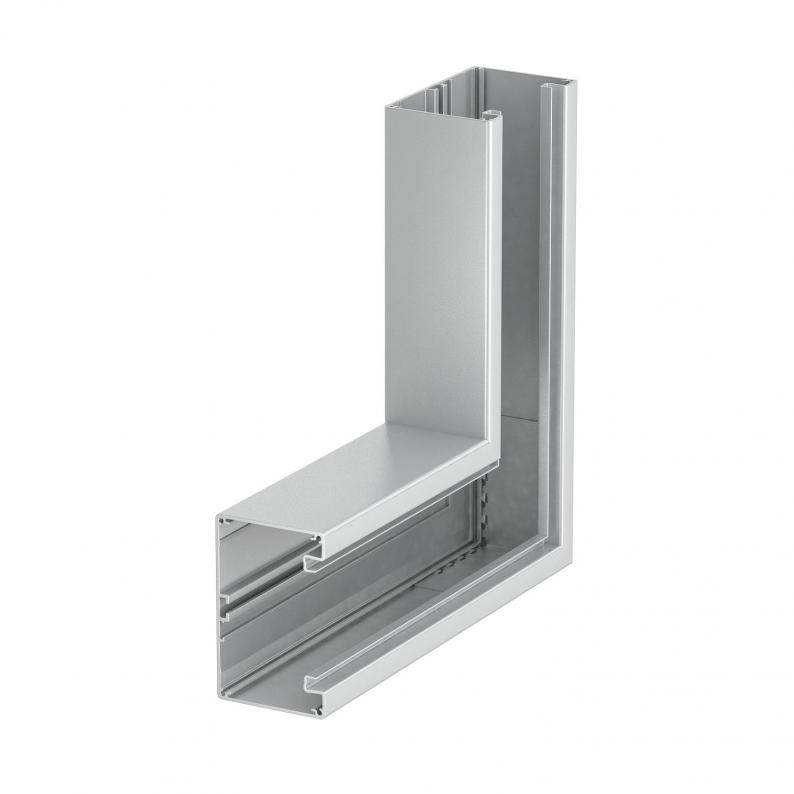

Flachwinkel zur Richtungsänderung der Rapid 80 GA Geräteeinbaukanäle Aluminium.
Die Sichtflächen der Formteile sind foliert. Das Oberteil muss separat bestellt werden.
Technische Daten

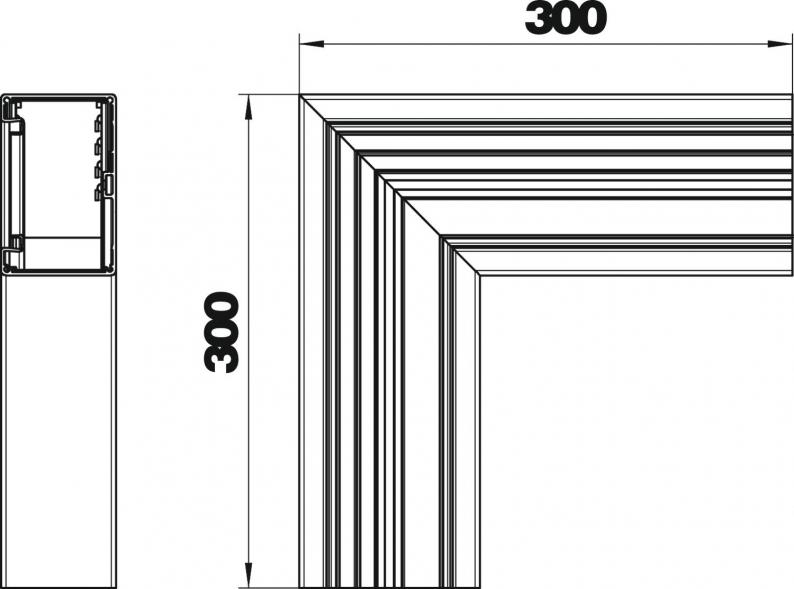

Abmessungen
| Länge | 300 mm |
|---|---|
| Breite | 110 mm |
| Höhe | 70 mm |
Technische Daten
| Montagelochung im Boden | nein |
|---|---|
| Halogenfrei | ja |
| Kabelhalteklammer | nein |
| Schutzfolie | ja |
| Kanalverbinder | nein |
| Winkelbereich min. | 90 mm |
| Schutzart | IP30 |
| Richtungsänderung | vertikal steigend/fallend |
| Symmetrisch | ja |
| Anzahl der Oberteile | 1 |
| Montageart der Oberteile | innenliegend |
| Schutzgrad IK-Code | IK10 |
| für Kanalbreite | 110 mm |
| für Kanalhöhe | 70 mm |
| Ausführung | Unterteil |
| Oberteilbreite | 76,5 mm |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -25 °C |
| Dimension | 70x110x300 |
| Oberfläche | eloxiert |
| Werkstoff | Aluminium |
| Farbe | aluminium |
| Antibakterielle Behandlung | nein |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 17,5473 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Höhe
Farbe
Art.Nr.
GA-SF70110RW
110
70
reinweiß; RAL 9010
6279220
GA-SF70110EL
110
70
aluminium
6279223
