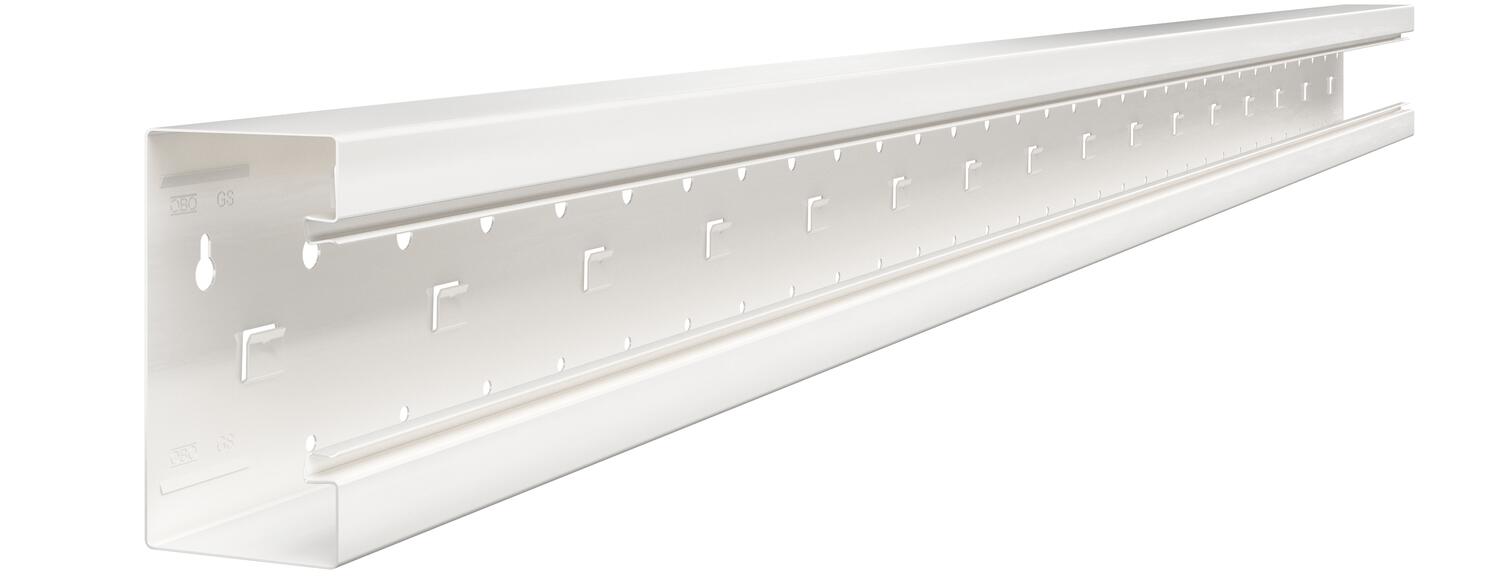

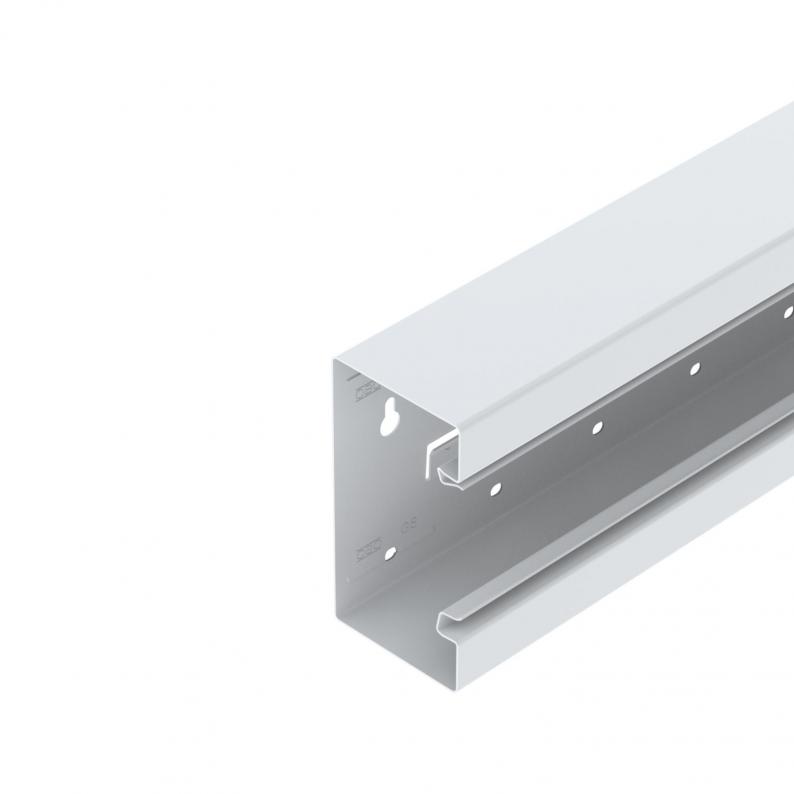

Geräteeinbaukanal Rapid 80, Kanalbreite 130, Kanalhöhe 70, symmetrisch 2000

Geräteeinbaukanal Rapid 80, Kanalbreite 130, Kanalhöhe 70, symmetrisch

Art.Nr. 6277200 | EAN 4012195660002

Art.Nr. / Typ	6277200 / GS-S70130RW

Länge	2000 mm

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

GS Geräteeinbaukanal zur Montage auf der Wand oder an Befestigungskonsolen. Der GS Geräteeinbaukanal verfügt über selbstkontaktierende Rastlaschen zur Aufnahme einer Trennwand aus Stahlblech. Der Potentialausgleich zwischen den Kanalunterteilen erfolgt über die Kupplung. Zwischen Oberteil und Unterteil wird die Schutzmaßnahme und der Potentialausgleich durch die patentierte, selbstkontaktierende Kanalabdeckung gewährleistet. Die Systemöffnung beträgt real 76,5 mm. Das Oberteil muss separat bestellt werden.

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben können auf Anfrage realisiert werden. Die Sichtflächen der lackierten Geräteeinbaukanäle sind foliert.

Technische Daten

Technische Daten

Antibakterielle Behandlung	nein
Anzahl der Oberteile	1
Anzahl der steckbaren Trennwände	1
Ausführung Rückwand (Innenseite)	mit Rastnasen
Bauform rechteckig	ja
Bodenlochung	mit Bodenlochung
Dimension	70x130x2000
Farbe	reinweiß; RAL 9010
Halogenfrei	ja
Kabelhalteklammer	nein
Kanalverbinder	nein
Montageart der Oberteile	innenliegend

Montagelochung im Boden	ja
Nutzquerschnitt	7480 mm²
Oberteil mitgeliefert	nein
Oberteilbreite	76,5 mm
Schutzart	IP30
Schutzfolie	ja
Schutzgrad IK-Code	IK10
Symmetrisch	ja
Temperatureinsatzbereich max.	60 °C
Temperatureinsatzbereich min.	-25 °C
Werkstoff	Stahl

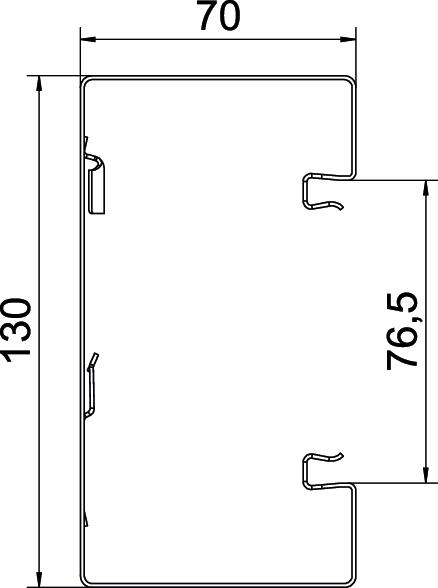

Abmessungen

Breite	130 mm
Höhe	70 mm

Länge	2000 mm

Alle Typen

Alle Typen

Typ	Länge	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GS-S70130RW	2000 mm	6277200	m	2 m	41,55 € Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Kupplung GS-KUP70	GS-KUP70	6277290	VPE	1 VPE	6,60 € Preis / 1 VPE
Geräteeinbaudose 71GD6, 1-fach	71GD6	6288610	Stück	5 Stück	4,80 € Preis / 1 Stück
Geräteeinbaudose 71GD7-2, 2-fach	71GD7-2	6288608	Stück	2 Stück	9,35 € Preis / 1 Stück
Zugentlastung 7ZE	7ZE	6288790	Stück	50 Stück	2,50 € Preis / 1 Stück
Kanaloberteil Stahlblech	GS-OTRW	6279850	m	2 m	15,55 € Preis / 1 m
Rastklammer RKV3V	RKV3V	6288700	Stück	20 Stück	1,15 € Preis / 1 Stück
Stoßstellenabdeckung, Kanalhöhe 70 mm	G-SVS70130RW	6279764	Stück	1 Stück	15,30 € Preis / 1 Stück
Endstück, für Geräteeinbaukanal Rapid 80 Typ GS-70130	GS-E70130RW	6277270	Stück	1 Stück	34,30 € Preis / 1 Stück
Trennwand GS-TW70	GS-TW70	6277090	m	2 m	7,40 € Preis / 1 m
Außeneck, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S70130	GS-SA70130RW	6277210	Stück	1 Stück	92,75 € Preis / 1 Stück
Außeneckoberteil Stahlblech	GS-OTARW	6279870	Stück	1 Stück	29,70 € Preis / 1 Stück
Flachwinkel, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S70130	GS-SFS70130RW	6277220	Stück	1 Stück	101,40 € Preis / 1 Stück
Flachwinkeloberteil Stahlblech	GS-OTFRW	6279860	Stück	1 Stück	29,70 € Preis / 1 Stück
Inneneck, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S70130	GS-SI70130RW	6277240	Stück	1 Stück	53,80 € Preis / 1 Stück
T-Stück, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S70130	GS-ST70130RW	6277260	Stück	1 Stück	88,65 € Preis / 1 Stück
Kanalklammer KL80A	KL80A	6288640	Stück	20 Stück	3,35 € Preis / 1 Stück
Schutzleiteranschlusswinkel	8AWR	6288704	Stück	10 Stück	3,80 € Preis / 1 Stück
Steckdoseneinheit AR45, 2-fach	SDE-RW D0RW2	6119407	Stück	1 Stück	49,60 € Preis / 1 Stück
Sägekerne	SK GS-S70130	6288734	Stück	1 Stück	65,15 € Preis / 1 Stück
