Flachwinkelhaube, für Geräteeinbaukanal Rapid 80 Typ 70110

Typ GK-FH70110LGR

Art.Nr. 6274222

EAN 4012195846598

Datenblatt (PDF)

Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Breite

Höhe

Farbe

kl. VKE: 1 Stück

Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

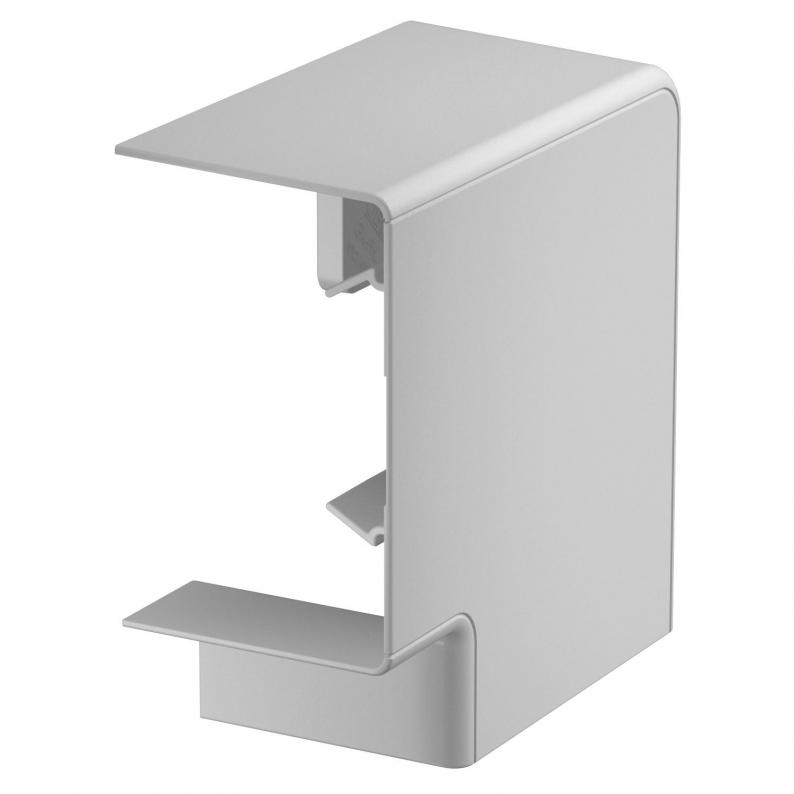

Flachwinkel-Haubenformteil aus halogenfreiem PC/ABS zur einfachen Erstellung einer steigenden oder fallenden 90° Richtungsänderung mit Geräteeinbaukanal der Serie Rapid 80 GK, GKH, GS und GA. Das Flachwinkel- Haubenformteil ist einsetzbar für symmetrische und asymmetrische Kanaltypen.

Technische Daten

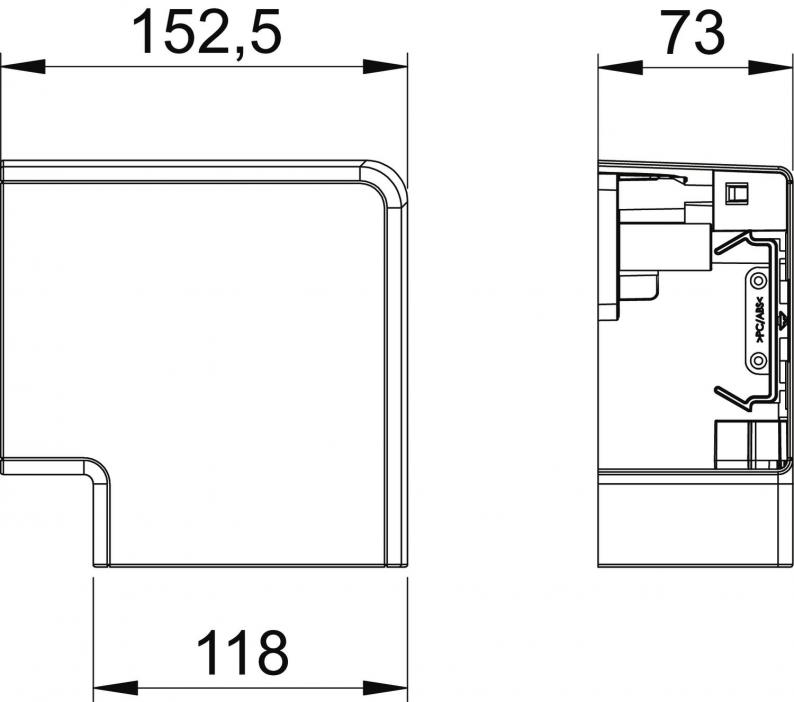

Abmessungen

Länge	152,5 mm
Breite	118 mm
Höhe	73 mm

Technische Daten

Montagelochung im Boden	nein
Halogenfrei	ja
Kabelhalteklammer	nein
Schutzfolie	ja
Kanalverbinder	nein
Winkelbereich min.	90 mm
Winkelbereich max.	90 mm
Schutzart	IP30
Richtungsänderung	vertikal steigend/fallend
Symmetrisch	ja
Anzahl der Oberteile	1
Oberteilbreite 2	0 mm
Oberteilbreite 3	0 mm
Montageart der Oberteile	übergreifend
Schutzgrad IK-Code	IK08
für Kanalbreite	110 mm
für Kanalhöhe	70 mm
Ausführung	Haubenformteil
Oberteilbreite	0 mm
Temperatureinsatzbereich min.	-15 °C
Temperatureinsatzbereich max.	60 °C
Dimension	70x110mm
Werkstoff	Polycarbonat/Acrylnitril-Butadien-Styrol
Farbe	lichtgrau; RAL 7035
Antibakterielle Behandlung	nein
CO2 Fußabdruck (GWP) Cradle-to-Gate	1,1235 kg CO2e / 1 Stück

Downloads

0 ausgewählt

Datenblatt (2)

Kataloge & Broschüren (2)

Erklärungen (4)

Zertifikate (1)

Anleitungen & Hilfen (4)

Artikelbilder (2)

3D Daten Downloads (1)

Ausschreibungstexte (2)

Ausführungen

Farbe

GK-FH70110RW

Art.Nr.

6274220

Breite

118

Höhe

Farbe

reinweiß; RAL 9010

GK-FH70110CW

Art.Nr.

6274221

Breite

118

Höhe

Farbe

cremeweiß; RAL 9001

GK-FH70110LGR

Art.Nr.

6274222

Breite

118

Höhe

Farbe

lichtgrau; RAL 7035
