Flachwinkelhaube, für Geräteeinbaukanal Rapid 80 Typ 70210
Typ GK-FH70210RW
|Art.Nr. 6273920
|EAN 4012195847298
Art.Nr. / Typ
6273920 / GK-FH70210RW
Farbe
reinweiß; RAL 9010
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

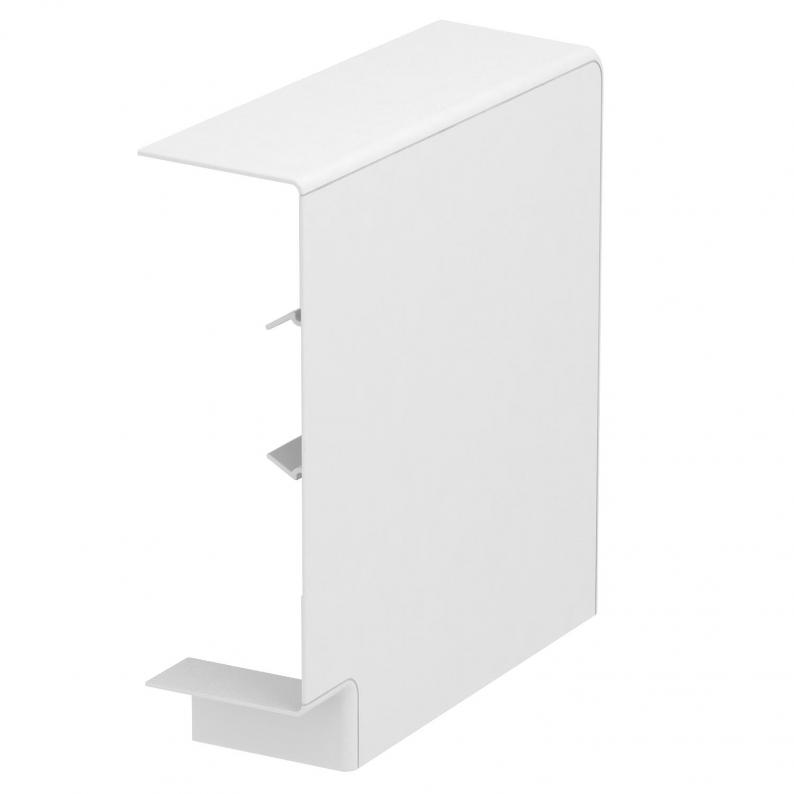

Flachwinkel-Haubenformteil aus halogenfreiem PC/ABS zur einfachen Erstellung einer steigenden oder fallenden 90° Richtungsänderung mit Geräteeinbaukanal der Serie Rapid 80 GK, GKH, GS und GA. Das Flachwinkel- Haubenformteil ist einsetzbar für symmetrische und asymmetrische Kanaltypen.
Technische Daten

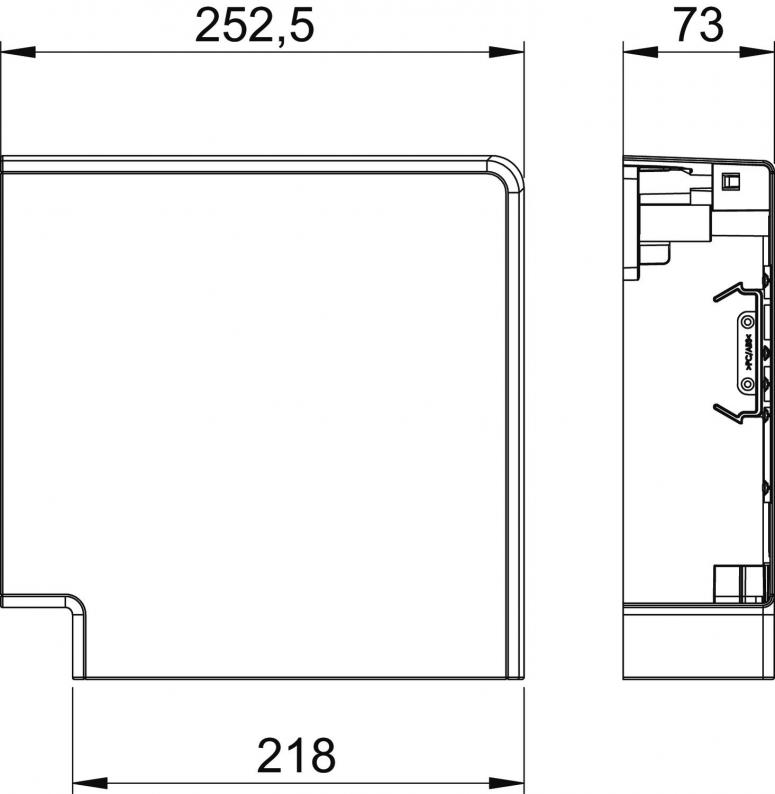

Abmessungen
| Länge | 252,5 mm |
|---|---|
| Breite | 218 mm |
| Höhe | 73 mm |
Technische Daten
| Montagelochung im Boden | nein |
|---|---|
| Halogenfrei | ja |
| Kabelhalteklammer | nein |
| Schutzfolie | ja |
| Kanalverbinder | nein |
| Winkelbereich min. | 90 mm |
| Winkelbereich max. | 90 mm |
| Schutzart | IP30 |
| Richtungsänderung | vertikal steigend/fallend |
| Symmetrisch | ja |
| Anzahl der Oberteile | 1 |
| Oberteilbreite 2 | 0 mm |
| Oberteilbreite 3 | 0 mm |
| Montageart der Oberteile | übergreifend |
| Schutzgrad IK-Code | IK08 |
| für Kanalbreite | 210 mm |
| für Kanalhöhe | 70 mm |
| Ausführung | Haubenformteil |
| Oberteilbreite | 0 mm |
| Temperatureinsatzbereich min. | -15 °C |
| Temperatureinsatzbereich max. | 60 °C |
| Dimension | 70x210mm |
| Werkstoff | Polycarbonat/Acrylnitril-Butadien-Styrol |
| Farbe | reinweiß; RAL 9010 |
| Antibakterielle Behandlung | nein |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,6242 kg CO2e / 1 Stück |
