Gelenkbogenelement 110 FT
Typ SLGBE 1140 FT
|Art.Nr. 6225534
|EAN 4012196445172
Art.Nr. / Typ
Breite
Holmstärke
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

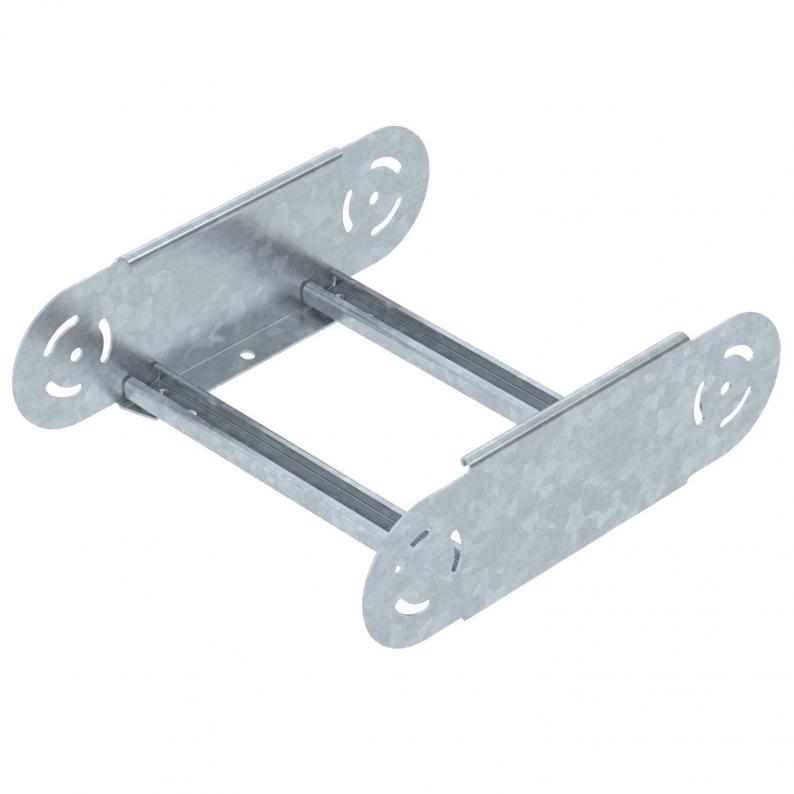

Gelenkbogenelement, schwer mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 110 mm.
Technische Daten

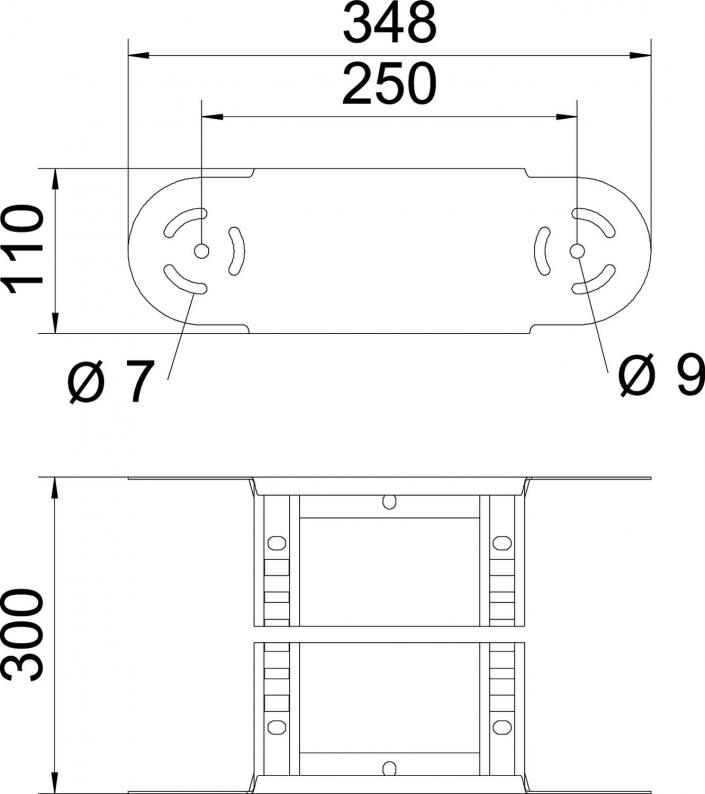

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 400 mm |
| Maß R | 400 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Abbiegung (Winkel) | verstellbar |
| Ausführung der Sprossen | Profil gelocht |
| Scharnierend | ja |
| Ausführung des Seitenholms | flaches Profil |
| Richtungsänderung | vertikal steigend/fallend |
| Holmstärke | 2 mm |
| Dimension | 110x400 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,3819 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Holmstärke
Art.Nr.
SLGBE 1120 FT
200
2
6225530
SLGBE 1130 FT
300
2
6225532
SLGBE 1140 FT
400
2
6225534
SLGBE 1150 FT
500
2
6225538
SLGBE 1160 FT
600
2
6225540
Breite
SLGBE 1120 FT
Art.Nr.
6225530
Breite
200
Holmstärke
2
SLGBE 1130 FT
Art.Nr.
6225532
Breite
300
Holmstärke
2
SLGBE 1140 FT
Art.Nr.
6225534
Breite
400
Holmstärke
2
SLGBE 1150 FT
Art.Nr.
6225538
Breite
500
Holmstärke
2
SLGBE 1160 FT
Art.Nr.
6225540
Breite
600
Holmstärke
2
