90°-Bogen 110 FT
Typ SLB 90 1150R3 FT
|Art.Nr. 6225180
|EAN 4012196444038
Art.Nr. / Typ
Breite
Holmstärke
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Bogen 90° horizontal mit geschweißter Sprosse für alle Kabelleitertypen mit der Seitenhöhe 110 mm.
Verbinder sind anteilig separat zu bestellen.
Technische Daten
Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 500 mm |
| Maß R | 500 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Abbiegung (Winkel) | 90° |
| Ausführung der Sprossen | Profil ungelocht |
| Scharnierend | nein |
| Ausführung des Seitenholms | flaches Profil |
| Richtungsänderung | horizontal |
| Holmstärke | 2 mm |
| Dimension | 110x500 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 20,6407 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Holmstärke
Art.Nr.
SLB 90 1120R3 FT
200
2
6225172

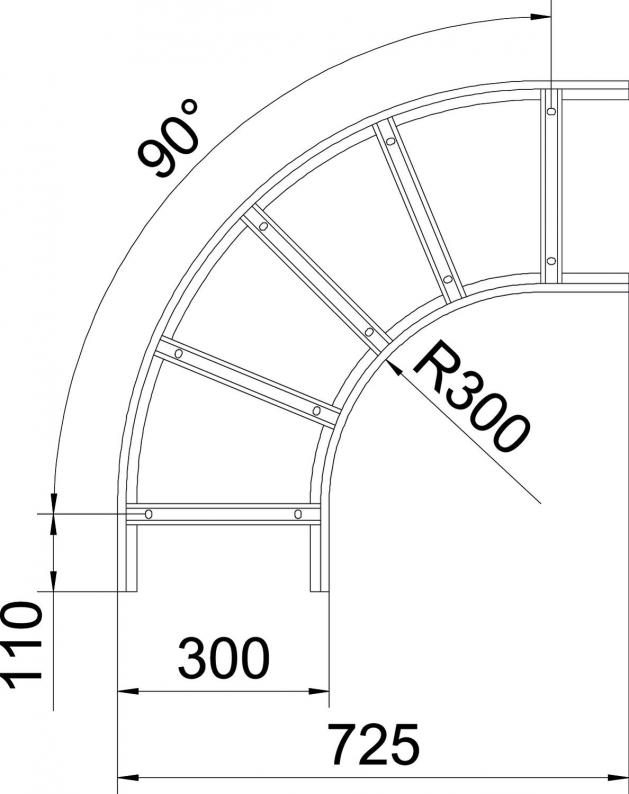

SLB 90 1130R3 FT
300
2
6225174
SLB 90 1140R3 FT
400
2
6225176
SLB 90 1150R3 FT
500
2
6225180
SLB 90 1160R3 FT
600
2
6225182
Breite
SLB 90 1120R3 FT
Art.Nr.
6225172
Breite
200
Holmstärke
2
SLB 90 1130R3 FT
Art.Nr.
6225174
Breite
300
Holmstärke
2
SLB 90 1140R3 FT
Art.Nr.
6225176
Breite
400
Holmstärke
2
SLB 90 1150R3 FT
Art.Nr.
6225180
Breite
500
Holmstärke
2
SLB 90 1160R3 FT
Art.Nr.
6225182
Breite
600
Holmstärke
2
