Kabelleiter LCIS 60, 6 m C30 A2
Typ LCIS 660 6 A2
|Art.Nr. 6207260
|EAN 4012196431724
Art.Nr. / Typ
Länge
Breite
Holmstärke
Funktionserhalt
nein
kl. VKE: 6 m
6m
m
Beschreibung

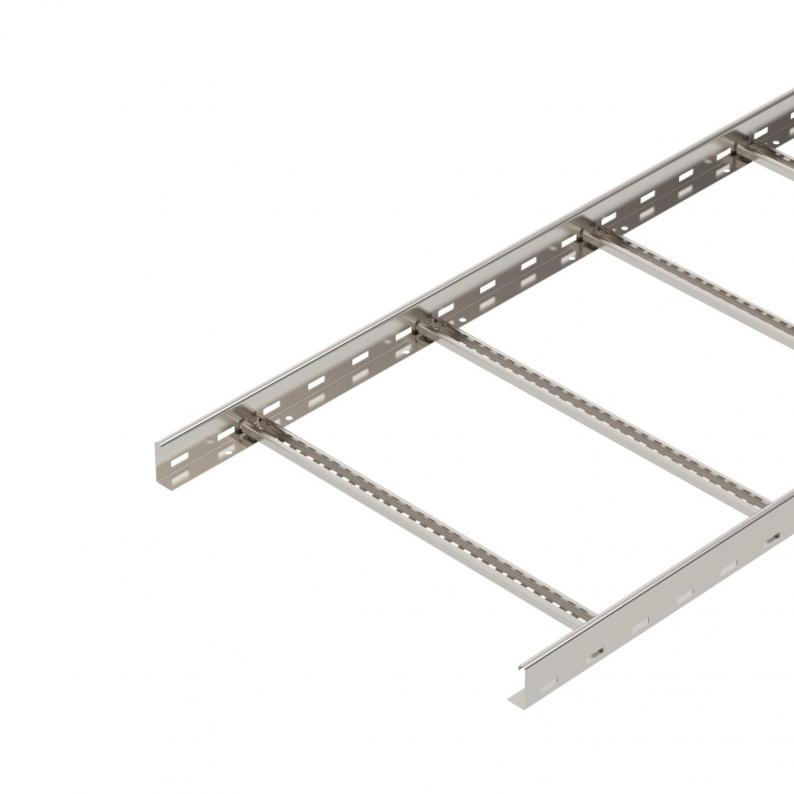

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten

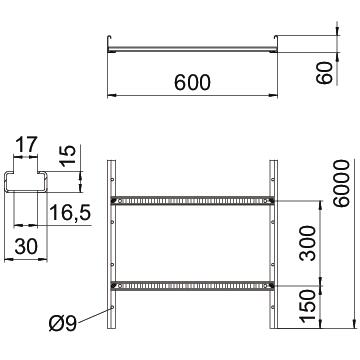

Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 600 mm |
| Höhe | 60 mm |
| Maß B | 600 mm |
| Schlitzmaß Sprosse | 16,50 |
EPD (Environmental Product Declaration)
| EPD Verified | Ja |
|---|---|
| Einheitenbasis EPD | 1 lfm. + Montagesystem |
| EPD GWP (außerhalb der Systemgrenzen) | 18.83 kg CO₂e |
| EPD GWP (Entsorgungsphase) | 1.97 kg CO₂e |
| EPD GWP (Herstellungsphase) | 81.32 kg CO₂e |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 240 cm² |
| Rostfreier Stahl, gebeizt | ja |
| Nutzquerschnitt | 24000 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| Holmstärke | 1,5 mm |
| Dimension | 60x600x6000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
Belastungen
| Stützabstand 1,5m | 3,3 kN/m |
|---|---|
| Stützabstand 2,0m | 2 kN/m |
| Stützabstand 2,5m | 1,3 kN/m |
| Stützabstand 3,0m | 1 kN/m |
| Stützabstand 3,5m | 0,78 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
| Stützabstand 4,5m | 0,3 kN/m |
| Stützabstand 5,0m | 0,2 kN/m |
CO2-Fußabdruck (Product Carbon Footprint)
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 18,2782 kg CO2e / 1 Meter |
|---|
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Holmstärke
Art.Nr.
LCIS 620 6 A2
6000
200
nein
1,5
6207252
LCIS 630 6 A2
6000
300
nein
1,5
6207254
LCIS 640 6 A2
6000
400
nein
1,5
6207256
LCIS 650 6 A2
6000
500
nein
1,5
6207258
LCIS 660 6 A2
6000
600
nein
1,5
6207260
Breite
LCIS 620 6 A2
Art.Nr.
6207252
Länge
6000
Breite
200
Funktionserhalt
nein
Holmstärke
1,5
LCIS 630 6 A2
Art.Nr.
6207254
Länge
6000
Breite
300
Funktionserhalt
nein
Holmstärke
1,5
LCIS 640 6 A2
Art.Nr.
6207256
Länge
6000
Breite
400
Funktionserhalt
nein
Holmstärke
1,5
LCIS 650 6 A2
Art.Nr.
6207258
Länge
6000
Breite
500
Funktionserhalt
nein
Holmstärke
1,5
LCIS 660 6 A2
Art.Nr.
6207260
Länge
6000
Breite
600
Funktionserhalt
nein
Holmstärke
1,5
