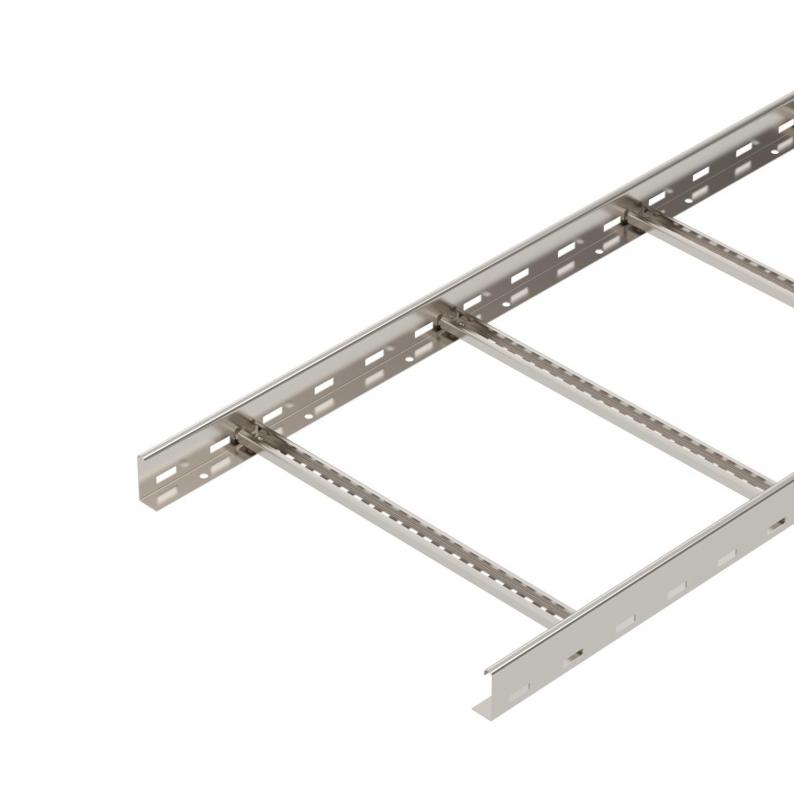

Kabelleiter LCIS 60, 6 m C30 A2
Typ LCIS 650 6 A2
|Art.Nr. 6207258
|EAN 4012196431717
Art.Nr. / Typ
Länge
Breite
Holmstärke
Funktionserhalt
nein
kl. VKE: 6 m
6m
m
Beschreibung
Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten

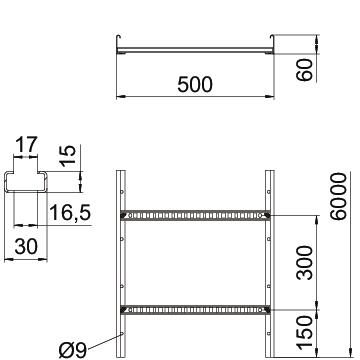

Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 500 mm |
| Höhe | 60 mm |
| Maß B | 500 mm |
| Schlitzmaß Sprosse | 16,50 |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 200 cm² |
| Rostfreier Stahl, gebeizt | ja |
| Nutzquerschnitt | 20000 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| Holmstärke | 1,5 mm |
| Dimension | 60x500x6000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 17,0972 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2 kN/m |
|---|---|
| Stützabstand 2,5m | 1,3 kN/m |
| Stützabstand 3,0m | 1 kN/m |
| Stützabstand 3,5m | 0,78 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
| Stützabstand 4,5m | 0,3 kN/m |
| Stützabstand 5,0m | 0,2 kN/m |
| Stützabstand 1,5m | 3,3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
