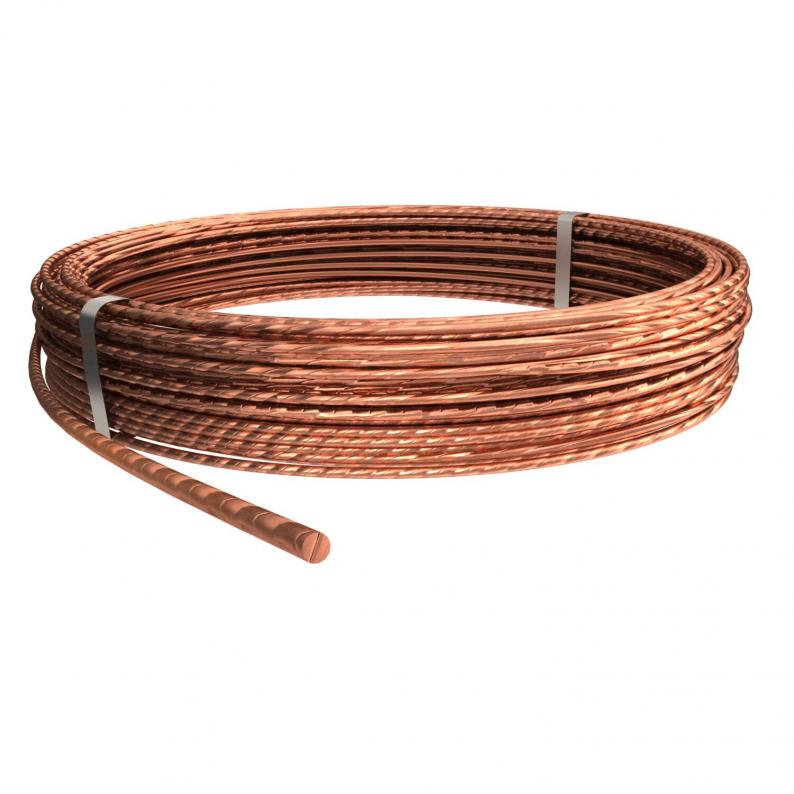

Seil Kupfer
Typ S 11-CU
|Art.Nr. 5021654
|EAN 4012195836209
Art.Nr. / Typ
Normalring (ca. kg)
Querschnitt
Maß D
kl. VKE: 50 m
50m
m
Beschreibung
• einsetzbar als Erdungsleiter nach DIN EN 62561-2 (VDE 0185-561-2)
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• geeignet zur Erdung von Starkstromanlagen > 1kV nach DIN VDE 0101-2
• Typ S 11-CU Sn: verzinnte Ausführung
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• geeignet zur Erdung von Starkstromanlagen > 1kV nach DIN VDE 0101-2
• Typ S 11-CU Sn: verzinnte Ausführung
Technische Daten
Abmessungen
| Länge | 50000 mm |
|---|---|
| Maß D | 10,5 mm |
Technische Daten
| Durchmesser | 10,5 mm |
|---|---|
| Normalring (ca. kg) | 30 |
| Anzahl der Einzeldrähte | 19 |
| Werkstoff-Mantel | ohne |
| Durchmesser der Einzeldrähte | 2,1 mm |
| Anwendung Blitzschutz | nein |
| Querschnitt | 70 mm² |
| Normalring (ca. m) | 50 |
| Dimension | 19x2,1mm |
| Werkstoff | Kupfer |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Normalring (ca. kg)
Querschnitt
Maß D
Oberfläche
Art.Nr.
S 9-CU
45
50
9
5021652
S 11-CU
30
70
10,5
5021654
S-11-CU SN
30
70
10,5
verzinnt
5021656
Normalring
(ca. kg)
Querschnitt
Maß D
S 9-CU
Art.Nr.
5021652
Normalring (ca. kg)
45
Querschnitt
50
Maß D
9
S 11-CU
Art.Nr.
5021654
Normalring (ca. kg)
30
Querschnitt
70
Maß D
10,5
S-11-CU SN
Art.Nr.
5021656
Normalring (ca. kg)
30
Querschnitt
70
Maß D
10,5
Oberfläche
verzinnt
