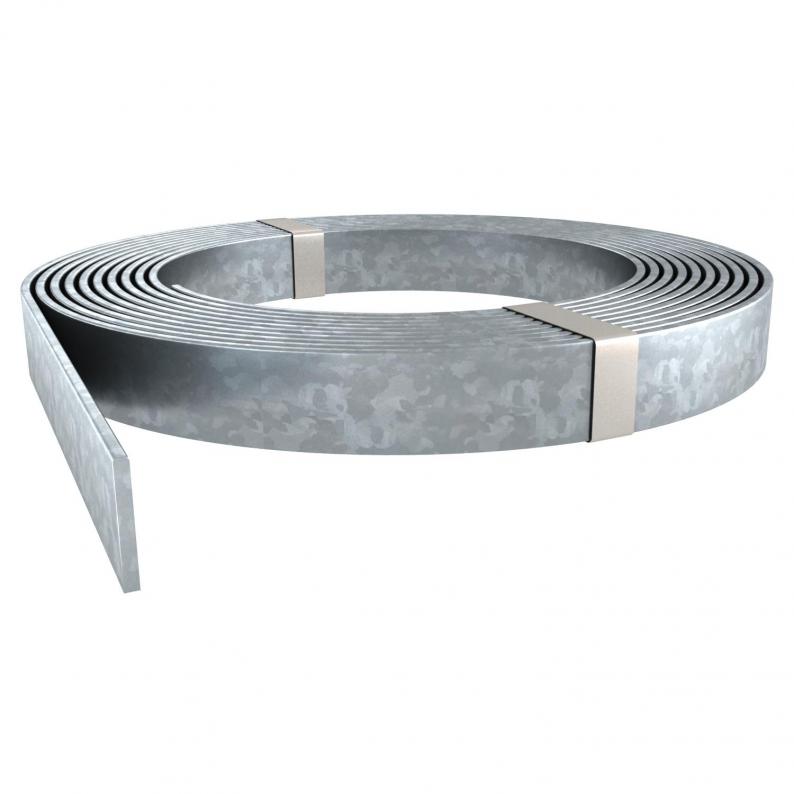

Flachleiter Stahl verzinkt
Typ 5052 DIN 40X5
|Art.Nr. 5019360
|EAN 4012195680512
Art.Nr. / Typ
Breite
Höhe
kl. VKE: 30 m
30m
m
Beschreibung
• einsetzbar als Ableitung und Erdungsleiter nach DIN EN 62561-2 (VDE 0185-561-2)
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• Zinkauflage: ≥ 500 g/m² (ca. 70 µm im Mittelwert)
• für Blitzschutz, Erdungsanlagen und Ringpotentialausgleich
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• Zinkauflage: ≥ 500 g/m² (ca. 70 µm im Mittelwert)
• für Blitzschutz, Erdungsanlagen und Ringpotentialausgleich
Technische Daten

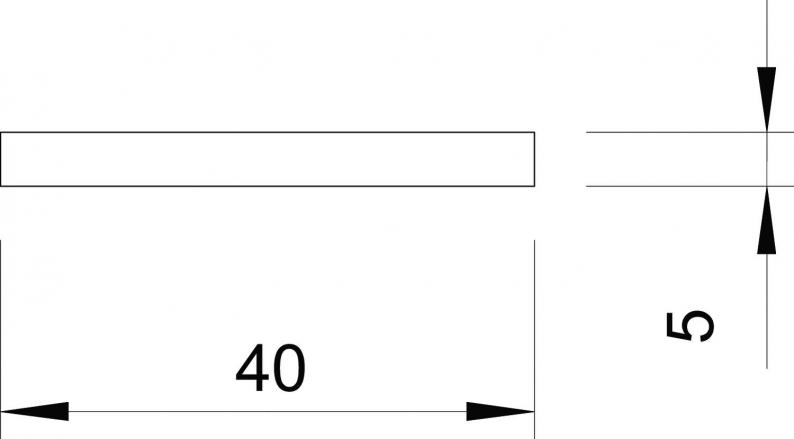

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 5 mm |
| Maß B | 40 mm |
| Maß H | 5 mm |
Technische Daten
| Normalring (ca. kg) | 50 |
|---|---|
| Querschnitt | 200 mm² |
| Normalring (ca. m) | 30 |
| Dimension | 40x5mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Längentoleranz ± | 5 % |
